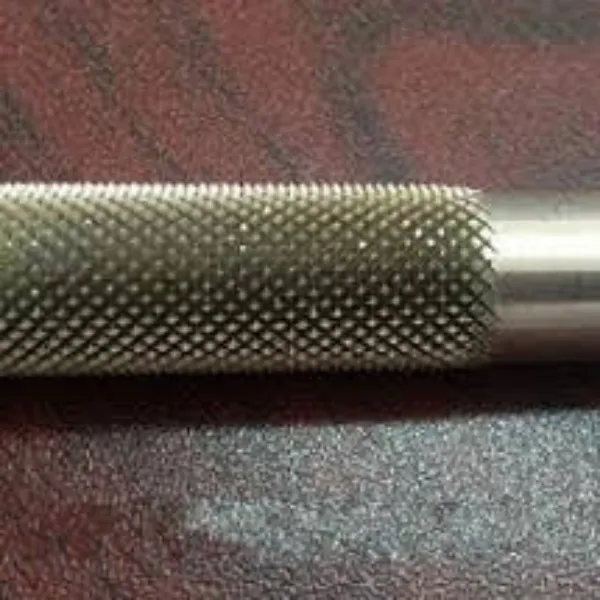

Tuburi de cupru cu aripioare joase integrale moletate

Ce este tubul moletat cu aripioare joase?

Un tub moletat cu aripioare joase se referă la un tip de tub de schimbător de căldură care prezintă moletare la suprafață și aripioare joase. Moletarea este un proces de fabricație în care pe o suprafață se adaugă un model de creste mici sau caneluri pentru a oferi o aderență mai bună sau pentru a îmbunătăți transferul de căldură.

Proces de fabricare a tubului cu aripioare joase moletate:

Aripioarele sunt derulate din peretele exterior al tuburilor simple cu o rolă de trecere. Tuburile și aripioarele sunt în aceeași bucată de tub. Îl numim tub cu aripioare de tip „N”.

În cazul tuburilor moletate cu aripioare joase, procesul de moletare se aplică pe suprafața exterioară a tubului. Scopul moletului este de a crește suprafața tubului, ceea ce sporește eficiența transferului de căldură. Modelul moletat creează turbulențe în fluidul care curge prin tub, îmbunătățind schimbul de căldură dintre fluid și suprafața tubului.

Termenul „cu aripioare joase” se referă la tipul de aripioare utilizate pe tub. Înotătoarele joase sunt de obicei mai mici și au o densitate mai mică a aripioarelor în comparație cu aripioarele înalte. Densitatea mai mică a aripioarelor permite un flux mai bun al fluidului și reduce căderea de presiune în schimbătorul de căldură.

Material tub moletat cu aripioare joase:

Oțel carbon, oțeluri slab aliate, oțel inoxidabil, tub din aliaje de cupru-nichel ASTM B111: Tuburi condensatoare fără sudură din cupru și aliaje de cupru și stoc de virole C70600 / C71500 / C12200 / C12100 / C68700 C70600 C70600={10} F0} C71500 este egal cu BFe30-1-1, bronz aluminiu, aliaje de nichel, titan etc.

Aplicații pentru tuburi cu aripioare joase moletate

Tuburile moletate cu aripioare joase sunt utilizate în mod obișnuit în diferite aplicații de transfer de căldură, cum ar fi sistemele de aer condiționat, refrigerare și recuperare de căldură, sisteme de încălzire; Sisteme de ventilație; Sisteme de refrigerare și climatizare; inginerie mecanică; Producție de automobile; Produse chimice și tehnologie pertrochimică și centrale electrice. Sunt deosebit de utile în aplicațiile în care sunt necesare schimbătoare de căldură compacte, deoarece oferă o suprafață mai mare pentru transferul de căldură într-un spațiu limitat.

Tuburi moletate cu aripioare joase domeniul de aplicare tipic:

Specificațiile tuburilor cu aripioare joase (N aripioare)

Instalatie de finning: 10 masini de finning;

Capacitate zilnică de până la 3000 de metri; OD tub: 12,7 mm ~ 25,4 mm

Lungimea tubului: 18 metri max.

Înălțimea aripioarelor: 1,2 mm ~ 2,77 mm

Grosimea aripioarelor: aprox. 0.3mm

Pasul aripioarelor: 30 FPI/28 FPI/ 26 FPI/ 36 FPI/43 FPI

Putem furniza tuburile cu aripioare joase integrale cu goluri de secțiune fără aripioare (min. 5 mm) în mijlocul tubului de miez SAU îndoite cu raza de îndoire proiectată.

Critic de acceptare a tubului cu aripioare joase moletate: WOLVERINE / HPT / GEWA-K & GEWA-KS

Stare de livrare a tubului moletat cu aripioare joase:

Calitatea integrală joasă a tubului cu aripioare este asigurată de teste hidrostatice sau pneumatice, teste cu curenți turbionari și teste MARCO pentru a verifica specificațiile de proiectare.

Capetele tuburilor sunt tăiate pătrat, fără bavuri, uscate pe interior și curățate cu aer, acoperite la exterior cu lac.

Desicanții sunt introduși în fiecare pachet pentru transport continental.

În general, combinația de moletare și aripioare joase din aceste tuburi ajută la îmbunătățirea eficienței transferului de căldură și a performanței schimbătoarelor de căldură, făcându-le mai eficiente în transferul de căldură între fluide.
