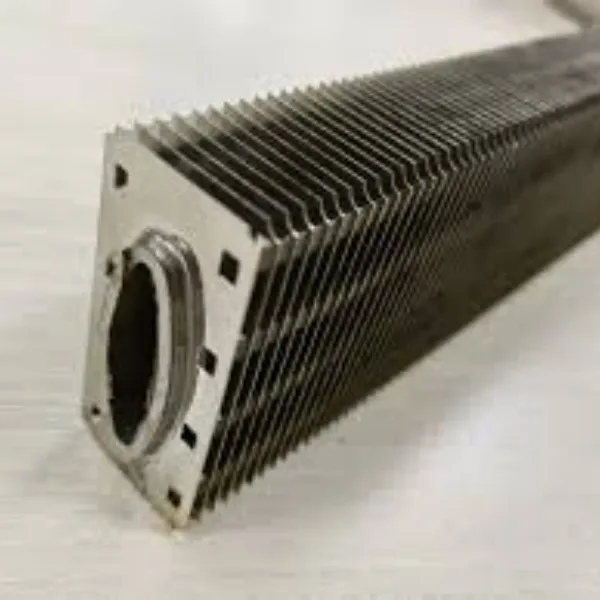

Tub eliptic cu tub cu aripioare dreptunghiulare| Tub oval cu aripioare
Descrierea produselor
Tub cu aripioare eliptice|Tub eliptic cu aripioare dreptunghiulare| Tuburi cu aripioare ovale galvanizate la cald
Vă prezentăm tubul nostru de aripioare eliptice, cu tuburi de aripioare ovale galvanizate la cald. Acest design inovator încorporează o formă de tub eliptică împreună cu o structură aerodinamică a profilului aerodinamic, proiectată special pentru a reduce rezistența la fluxul de aer pe partea de aer. În comparație cu tipurile tradiționale de tuburi rotunde, aceste aripioare demonstrează caracteristici de performanță îmbunătățite. Procesul de galvanizare la cald crește semnificativ rezistența la coroziune a acestor aripioare, asigurând longevitate și durabilitate în diverse medii. În plus, aceste tuburi cu aripioare oferă o soluție compactă în comparație cu alte modele, oferind o eficiență remarcabilă a transferului de căldură.
Ce este tubul eliptic sau tubul oval?
Tub de înotătoare eliptică numit și tub de înotătoare oval. Tuburile cu aripioare eliptice au două părți, una este tuburi eliptice și aripioare dreptunghiulare. Tubul eliptic poate fi un tub de oțel fără sudură sau un tub de oțel oval sudat. Aripioarele sunt din oțel carbon și au formă dreptunghiulară. În plus, aripioarele dreptunghiulare pot fi cu orificii de întrerupere sau fără orificii de întrerupere.
Designul tubului cu aripioare eliptice folosește un tub de formă eliptică cu o formă eficientă de folie de aer pentru a minimiza rezistența la fluxul de aer, în timp ce aceste aripioare dreptunghiulare pot îmbunătăți caracteristicile de performanță a transferului de căldură în comparație cu tipurile de tuburi rotunde.
Tubul oval cu aripioare este un tip specific de schimbător de căldură, cu un tub de bază de formă ovală cu aripioare dreptunghiulare exterioare. Variantele acestui design includ tuburi cu aripioare ovale dreptunghiulare, tuburi cu aripioare ovale-ovale, tuburi cu aripioare ovale circulare, tuburi plate ovale spiralate și tuburi cu aripioare ovale în formă de H. Aceste tuburi cu aripioare ovale devin din ce în ce mai favorizate datorită eficienței lor sporite în comparație cu tuburile tradiționale cu aripioare rotunde, făcându-le predominante în sectoare precum producția de etilenă și rafinarea petrolului.
Ce zici de tratamentul suprafeței tubului cu aripioare eliptice?
Rezistența la coroziune a acestor aripioare va fi foarte mare după ce au fost galvanizate la cald. Aceste tuburi cu aripioare sunt foarte compacte în comparație cu alte tipuri de tuburi cu aripioare și eficiența lor de transfer de căldură este semnificativă. Prin urmare, se mai numește și tuburi eliptice/ovale galvanizate la cald.
Cum se fabrică tubul cu aripioare eliptice?
1. Produceți tub oval de oțel fără sudură sau sudat;
2. Am perforat aripioarele dreptunghiulare prin matriță pe bobine de oțel;
3. Umpleți automat aripioarele în tuburi eliptice;
4. Tuburile cu aripioare au galvanizat la cald. Tubul cu aripioare s-a scufundat în rezervoare de zinc topit. Spațiul dintre aripioare și tubul de miez este umplut complet cu zinc.
Dimensiunea tipică a tubului cu aripioare eliptice:
|
Tub de bază OD (mm) |
Grosimea tubului de bază (mm) |
Înălțimea aripioarelor (mm) |
Grosimea aripioarelor (mm) |
Pasul aripioarelor (mm) |
|
36 x 14 |
1.5-3.0 |
55 x 26 |
0.25 |
2.31,2.54,2.82,3.18 |
|
Materialul tubului de bază |
Material aripioare |
Lungimea tubului (Mtr) |
||
|
Oțel carbon, oțel aliat, oțel inoxidabil |
Oțel carbon, oțel aliat, oțel inoxidabil |
Mai mic sau egal cu 12 Mtrs |
||
Care este avantajul tubului cu aripioare eliptice?
1. În comparație cu tubul cu aripioare rotunde, tubul cu aripioare eliptice este mai ușor de realizat un aspect compact, ceea ce reduce volumul total al întregului schimbător de căldură, reducând astfel suprafața podelei. Minimizează dimensiunea generală și amprenta la sol a schimbătorului de căldură.
2. Datorită caracteristicilor de formă ale tuburilor cu aripioare eliptice, rezistența pe partea aerului este mică, iar coeficientul de transfer de căldură între fluide crește; Rezistența termică în tub este relativ mică, ceea ce crește transferul de căldură al fluidului din tub. Îmbunătățește coeficientul de transfer de căldură între fluide, sporind eficiența.
3. Aria de transfer de căldură a tuburilor eliptice cu aripioare este mai mare decât cea a tuburilor circulare cu aceeași zonă de secțiune transversală, deoarece perimetrul de transfer de căldură al tuburilor eliptice este mai lung sub aceeași zonă de secțiune transversală. Oferă un perimetru de transfer de căldură mai mare decât tuburile circulare, sporind performanța.
4. Aripioarele dreptunghiulare din oțel sunt cele mai utilizate tuburi eliptice cu aripioare cu rezistență ridicată. Tubul de bază nu trebuie înghețat iarna și are o durată de viață lungă. Aripioarele dreptunghiulare din oțel asigură durabilitate și longevitate, prevenind probleme precum înghețul și crăparea pe vreme rece.
5. Deoarece tuburile cu aripioare eliptice pot fi aranjate mai compact, tuburile din rândul din față au un impact mai mare asupra tuburilor din rândul din spate. Rezistența la curgere externă a tuburilor poate fi redusă prin creșterea distanței dintre aripioarele tuburilor din rândul din spate, dar numărul de rânduri de tuburi nu trebuie să fie prea mare. O configurație compactă scade rezistența la curgere externă, optimizând eficient circulația aerului.
6. Tuburile cu aripioare eliptice temperatura maximă de lucru ajunge la 400 de grade.
Pentru a vă transmite o ofertă de promt, am fi încântați să vă primim o întrebare detaliată, inclusiv:
• Material tub de bază
• Dimensiunea tubului de bază (OD x WT x Lungime)
• Material aripioare
• Tipul aripioarelor
• Diametrul sau înălțimea aripioarelor
• Grosimea aripioarelor
• Aripioare pe inch, metru sau pas al aripioarelor
• Lungimea capetelor simple, fără aripioare
• Cantitatea tubului cu aripioare
(Fabricare suplimentară, cum ar fi îndoirea sau sudarea tuburilor în plăci de tuburi sau ansamblu)
