Cot de sudură priză

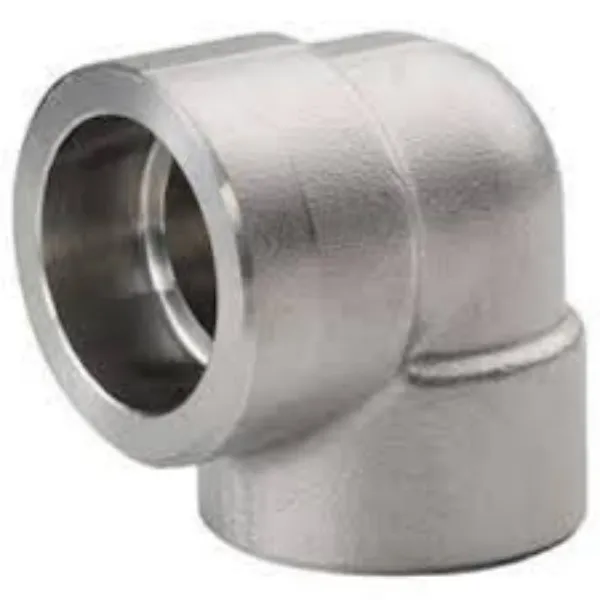

Cotul de sudură forjat ASME B16.11 este disponibil în 90 de grade și 45 de grade care se folosea pentru conectarea țevii ASME la fitinguri sau supape prin sudură de etanșare. Greutatea este ușoară datorită dimensiunilor mici. Și are o varietate de caracteristici, cum ar fi fiabilitatea, durabilitatea și precizia dimensională. Există 3 niveluri de presiune din clasa 3000, 6000 și 9000.
Cot clasa 3000: pentru utilizare cu teava de otel Sch 80.
Cot Clasa 6000: pentru potrivire cu teava de otel Sch 160.
Cot Clasa 9000: pentru conectarea cu teava de otel Sch XXS
Fitingurile Socket Weld sunt o familie de fitinguri forjate de înaltă presiune care sunt utilizate numai împreună cu țevi ANSI și sunt disponibile în aceeași gamă de dimensiuni.
Chiar dacă există unele asemănări între formele celor două suduri, dar sudarea prin soclu este totuși considerată a fi diferită de o sudură de contur.
Specificațiile fitingurilor de sudură cu mufă ASME B16.11
| Formă | Fitinguri drepte și reducătoare |
| Gama de dimensiuni | 1/8" - 4" / DN6 - DN100 |
| Presiune nominală | Clasa 3000lbs, 6000lbs, 9000lbs |
| Standard | ASME B16.11, BS3799 |
| Oțel carbon | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Oțel aliat | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Oţel inoxidabil | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Marcarea și inspecția cotului de sudură cu priză galvanizată
Pachet de fitinguri cot cu sudură
Ambalați toate coturile SW în cutii de carton.
Lipiți eticheta pe toate cutiile.
Pune cutiile de carton într-o cutie de lemn.
Faceți marca de expediere pe cutia de lemn.
ASME B16.11 Dimensiuni cot de sudură priză
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| av | min | av | min | av | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Grosimea uniformă din jurul orificiului mufului nu trebuie să fie mai mică decât valoarea medie, grosimea la zonele parțiale poate fi de min. unul.
2) Având în vedere toleranța diametrului exterior al țevii, diametrele unor orificii de mufă pot fi puțin mai mari decât cele specificate în B16.11.
3) Când dimensiunile conductelor de legătură nu sunt conforme cu cele specificate în prezentul catalog, dimensiunile conductelor de legătură vor fi prevăzute în caietul de sarcini de achiziție.
4) Când fitingurile se reduc, dimensiunile structurii vor fi aceleași cu cele ale fitingurilor drepte, iar BJD va fi prelucrat conform capetelor reducătoare corespunzătoare.
5) Fitingul poate fi fabricat și ca racorduri mixte ale SW și THRD.
