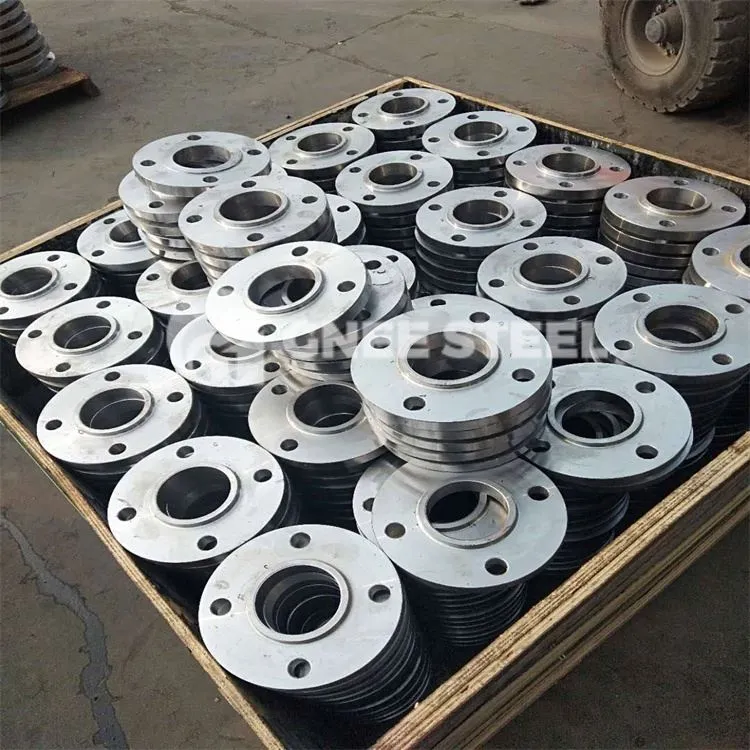

Flanse din otel carbon
În conducte, flanșele sunt utilizate în principal pentru conectarea conductelor. În conducta care trebuie conectată, instalați diferit o bucată de flanșă, conducta de joasă presiune poate folosi flanșă îmbinată cu mătase, mai mult de 4 kg de presiune utilizează flanșă de sudură. Garnitura este adăugată între cele două bucăți de flanșe și apoi strâns cu șuruburi. Flanșele pentru diferite presiuni au grosimi diferite și folosesc șuruburi diferite.
| Standarde | ANSI, JIS, DIN, EN1092-1, UNI, BS4504, SABS1123, AS2129, GOST-12820 |
| Dimensiune | ANSI B 16.5, BS 1560. BS 10, IS 6392, B-2.1 NPT, API, DIN, JIS. MSS SP 44 |
| Material | ASTM A105, ASME A105 ASTM A266 GR.1, GR.2, GR.3, GR.4 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2 ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 |
| Clasă | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| mărimea | 1/2" NB LA 24" NB. |
| Grosimea peretelui | SCH.10, 20, 30, 40, 80, 120, 160, STD, XS, XXS. |
| Formă | Flanse cu alunecare – SORF, Flanse cu gât de sudură – WNRF, Flanse cu sudură prin mufă – SWRF, Flanse oarbe – BLRF Flanse cu îmbinare suprapusă, flanșe înșurubate, flanșe cu gât lung de sudură, flanșe reducătoare, flanșe pentru ochelari, flanșe cu îmbinare inelară |
Flanse din oțel carbon Standarde / Tipuri și clasa de presiune:
| ASME/ANSI B 16.5 | Flanșă filetată, flanșă de îmbinare tip inel, flanșă oarbă, flanșă gât de sudură, flanșă cu alunecare, flanșă oarbă cu butuc înalt, flanșă de sudură cu mufă, flanșă de îmbinare suprapusă |
| CLASA DE PRESIUNE | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B 16.47 | Flanșă oarbă [Seria A și B], Flanșă pentru gât de sudare |
| CLASA DE PRESIUNE | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B 16.36 | Flanșă de alunecare, flanșă gât de sudură, flanșă filetată |
| CLASA DE PRESIUNE | 300, 400, 600, 900, 1500, 2500 |
| FLANSE DIN | DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2633, 2634, 2636, 2636, 2636, 2636, 2636, 2636 |
| CLASA DE PRESIUNE | PN 6 LA PN 100 |
| BS 4504 SEC 3.1 | Flanșă pentru gât de sudură, flanșă cu alunecare cu butuc, flanșă filetată cu butuc, flanșă de capăt de țeavă îmbinată, flanșă de placă, flanșă de placă liberă, placă liberă cu flanșă de gât sudură, flanșă goală |
| CLASA DE PRESIUNE | PN 2,5 LA PN 40 |
| BS 4504[PARTEA 1] | Flanșă plăci, placă liberă cu guler sudură pe placă, flanșă necompletă, flanșă gât de sudură, butuc alunecare cu butuc filetat |
| CLASA DE PRESIUNE | PN 2,5 LA PN 400 |
| BS 1560 BOSS | Flanșă oarbă, flanșă cu șuruburi, flanșă îmbinată Flanșă gât de sudură, flanșă de sudare mufă, flanșă cu alunecare |
| CLASA DE PRESIUNE | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | Flanșă oarbă, flanșă pentru gât de sudură, flanșă cu alunecare din placă, flanșă cu șuruburi, flanșă cu alunecare |
| MASA | D, E, F, H |
Flanse din otel carbon forjat
