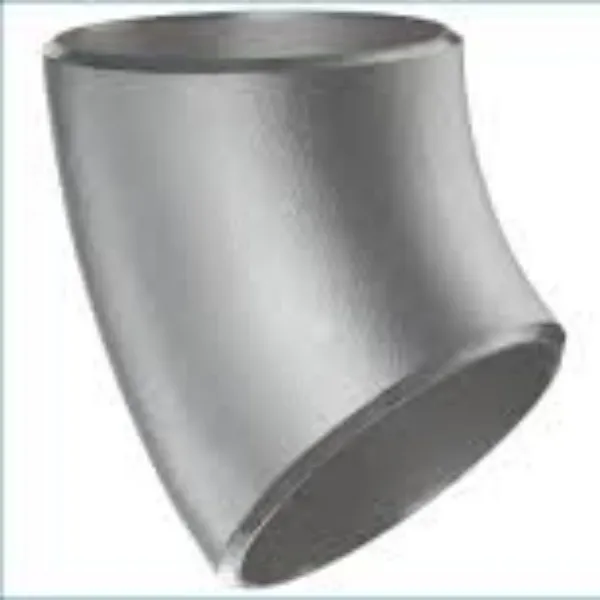

ASME/ANSI B16.9 45 Cot de grade

ASME/ANSI B16. 9 45 grad cotau aceeași funcție și utilizare cu cotul de 90 de grade, dar dimensiunea și forma este jumătate din el. Există doar o rază lungă. Materialul poate fi oțel carbon, oțel aliat și oțel inoxidabil. Este destul de folosit în mai multe industrii, cum ar fi chimică, petrol, electronică, energie fluidă, șantier naval, petrol și gaze.

Există 3 tipuri de cot de sudură, cot de sudură cap la cap și cot filetat. ASME/ANSI B16. Cotul de sudură cap la cap de 9 45 grade este folosit în mod obișnuit datorită gamei mari de diametru și grosime exterior.

Fitinguri de sudura cap la cap

Fitingurile de sudură în cap sunt utilizate într-un sistem de conducte pentru a schimba direcția sau funcția mediului, pentru a se ramifica, pentru a reduce dimensiunea țevii sau pentru a atașa echipamente auxiliare. Sunt disponibile în mai multe tipuri, cum ar fi cot, tee, capac, reductor, capăt de articulație lap și oelt, care sunt produse în formare la rece și la cald pe baza specificațiilor ASTM A403 și ASTM A234. De obicei facem teșirea la capăt pentru sudare cu ușurință la fața locului.

Inspecție și pachet ASME B16.9 45 Cot de grade

Înainte de livrare, vom împacheta cotul de 90 de grade achiziționat de client cu lungimea, grosimea peretelui și Unghiul. Cele mai mici de 8 inci vor fi ambalate în cutii de lemn, iar cele mai mari de 8 inci vor fi ambalate cu suporturi de lemn.

Ce înseamnă ASME B16.9?

Standardul ASME B16.9 acoperă dimensiunile generale, toleranțele, evaluările, testele și marcajele pentru fitingurile de sudură cap la cap forjate fabricate din fabrică în dimensiunile NPS 1 ∕ 2 până la NPS 48 (DN 15 până la DN 1200). Acoperă fitinguri de orice grosime de perete producabilă. Acest standard nu acoperă fitingurile de sudură cap la cap rezistente la presiune joasă la coroziune. Vezi MSS SP-43, Fitinguri de sudare cap la cap din oțel inoxidabil forjat.

Specificația ANSI B16.9 45 Fitting cot de grade

ASME B16.9 45 Grad Cot Raza lungă Desen și greutate

DN	NPS	OD	B	SCH 40 GREUTATE
			LR	KG
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-

Note:

1) Pe langa acestea se mai aplica si GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 etc.

2) Cotul cu NPS peste 80 se va face sub rezerva dimensiunilor convenite de achizitor si producator.
