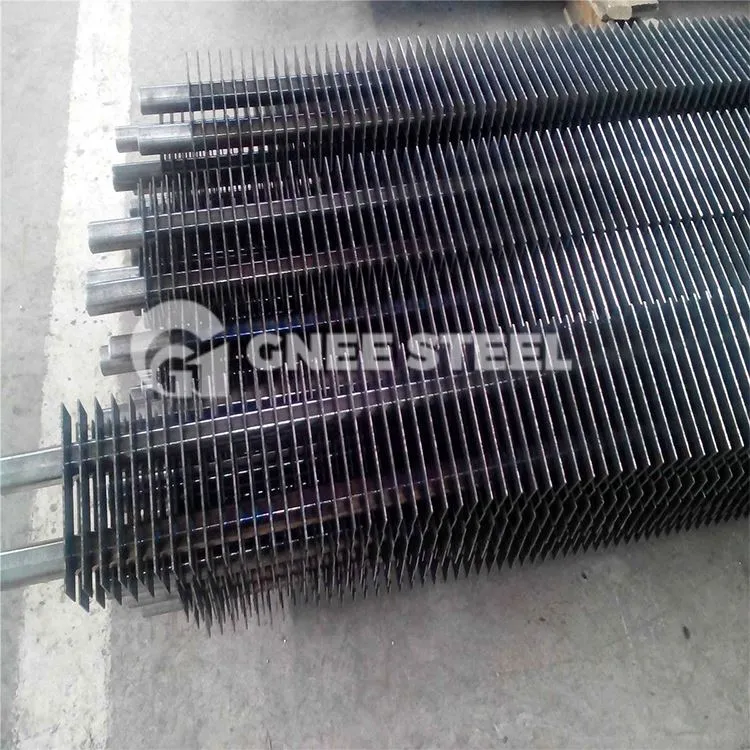

Tub cu aripioare de tip H

Deoarece forma seamănă cu litera H, se numește tub cu aripioare de tip H. Tuburile cu aripioare sunt împărțite în tipuri simple H și duble H. Ele sunt utilizate pe scară largă ca elemente de schimb de căldură îmbunătățite în cazanele centralelor electrice, cazane industriale, cuptoare și nave. În sistemul de recuperare a căldurii reziduale din gazele de ardere a centralelor electrice etc.

Material și dimensiune a tubului cu aripioare de tip H:

Materiale standard ale aripioarelor

• Avantajele tuburilor cu aripioare de tip H:

1. Performanță excelentă anti-uzură. Uzura se datorează în principal impactului și efectului de tăiere al particulelor de cenușă pe țeavă. Uzura în jurul țevii este gravă la 300 de grade față de linia orizontală. Când s1/d=s2/d=2, nivelul de uzură aici este de 3 ori valoarea medie. ori. Datorită schimbării direcției fluxului de aer în aranjamentul eșalonat, uzura celui de-al doilea rând este gravă. Când sl/d=s2/d=2, uzura celui de-al doilea rând este de două ori mai mare decât cea a primului rând. După aceea, uzura fiecărui rând este în general cu 30%-40% mai mare decât cea a primului rând. Aranjament secvenţial - aranjamentul pe rând este acelaşi cu aranjamentul eşalonat. În viitor, țevile din fiecare rând se vor uza mai puțin datorită impactului fluxului de aer. În aceleași condiții, cantitatea de uzură a fasciculelor de tuburi în linie este de 3-4 ori mai mică decât cea a fasciculelor de tuburi eșalonate. Viteza de uzură a conductei este proporțională cu coeficientul de denivelare a vitezei gazelor de ardere KV3.33 și cu coeficientul de denivelare al concentrației de cenușă zburătoare KU. Subeconomizorul cu tub cu aripioare în formă de H este aranjat în serie. Aripioarele în formă de H împart spațiul în mai multe zone mici și au un efect de egalizare a fluxului asupra fluxului de aer. Este diferit de subeconomizorul cu tub simplu și subeconomizorul cu aripioare spiralate care sunt dispuse în rânduri eșalonate. În comparație cu economizorul și subeconomizorul cu aripioare longitudinale, în aceleași alte condiții, durata de viață la uzură este de 3-4 ori mai mare. Deflectorul lateral pentru gaze arse protejează secțiunea cotului.

2. Acumularea de praf este redusă, iar acumularea de praf are loc pe partea din spate și pe partea vântului a țevii. Dispunerea eșalonată a țevilor facilitează spălarea țevilor și există mai puțin praf pe spate. Pentru țevile dispuse în serie, deoarece fluxul de aer nu este ușor de spălat pe spatele țevilor, țevile dispuse în serie vor acumula mai mult praf decât în ​​rândurile eșalonate. Aripioarele de tip „H” sunt sudate pe ambele părți ale tubului, care sunt mai puțin susceptibile de a acumula praf, iar fluxul de aer curge drept fără a schimba direcția fluxului de aer, astfel încât aripioarele sunt mai puțin probabil să acumuleze praf. Există un spațiu de 4-10mm în mijlocul aripioarelor în formă de „H”, care poate ghida fluxul de aer pentru a purja praful acumulat pe aripioarele tubului. Deoarece unghiul helix al aripioarelor ghidează fluxul de aer pentru a schimba direcția, tubul cu aripioare acumulează praf serios. Nu poate fi utilizat pentru economizoare care nu formează acumulare de praf.

3. Spatiul este compact si costul este redus. Grupul de țevi este foarte compactat și înălțimea puțului de fum de coadă este redusă. Greutatea totală este mult redusă, reducând sarcina asupra sistemului de suspensie. Reduceți costurile generale cu economizor și cazan.

4. Reduceți rezistența pe partea de gaze arse și reduceți costurile de funcționare și de investiție ale ventilatorului cu tiraj indus.

5. Reduceți îmbinările de sudură și îmbunătățiți fiabilitatea.

Tub cu aripioare H
