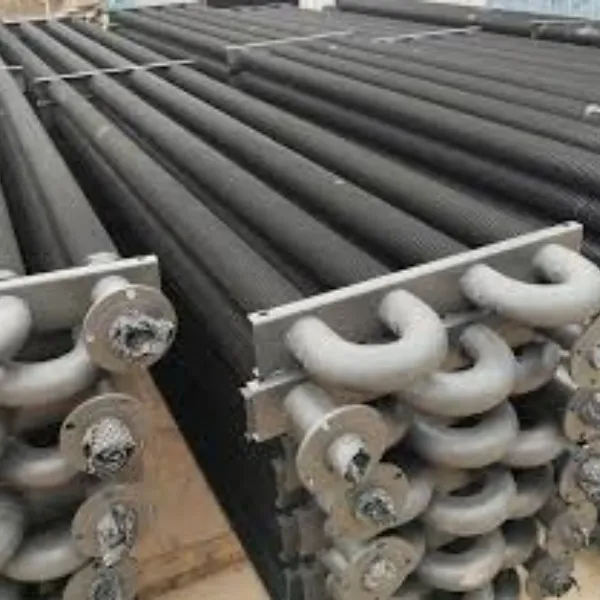

Pachet de țevi cu aripioare|Pachet de țevi cu aripioare

Descrierea produselor

1. Ce este un fascicul de tuburi cu aripioare?

fascicul tubular cu aripioare compus din mai multe tuburi cu aripioare dispuse conform anumitor reguli se numeste fascicul tubular cu aripioare. Un schimbător de căldură cu tuburi cu aripioare poate fi compus din unul sau mai multe fascicule de tuburi cu aripioare.

2. Care este compoziția fasciculului de tuburi cu aripioare?

Tub cu aripioare (tuburi multiple): element de bază al transferului de căldură.

Cutie tubulară (header) sau placă tubulară: colectorul, cotul sau placa de oțel care leagă cele două capete ale tubului cu aripioare.

Când tubul cu aripioare este conectat cu colectorul sau foaia tubulară, distanța dintre tuburile cu aripioare este fixată, iar cutia tubului formează un canal de curgere continuu pentru fluidul din tub. Cadru: sprijiniți și fixați întregul fascicul de tuburi cu aripioare.

3. Aranjamentul fasciculului de tuburi cu aripioare?

Într-un pachet de tuburi cu aripioare, alegerea aranjamentului tuburilor cu aripioare este crucială. Există două tipuri de aranjament: eșalonat și secvenţial. Așa-numitul aranjament eșalonat se referă la aranjarea transversală a țevilor pe direcția fluxului de aer, în timp ce aranjamentul în linie se referă la aranjarea secvențială a țevilor pe direcția fluxului de aer.

Următoarea figură se referă la faptul că tuburile cu aripioare cu diferite structuri ale aripioarelor, cum ar fi aripioare dreptunghiulare sau aripioare cu plăci integrale (numite și aripioare cu plăci), pot fi, de asemenea, împărțite în eșalonate și în linie.

Săgeata din figură reprezintă direcția de curgere a fluidului în afara conductei, S1 reprezintă distanța transversală a conductelor și S2 reprezintă distanța longitudinală a conductelor.

Avantajele și dezavantajele aranjamentului în linie și eșalonat:

Aranjament secvenţial: atunci când fluidul curge în jurul exteriorului conductei, perturbarea este mică, iar coeficientul de transfer de căldură este scăzut, dar avantajul este că rezistenţa este mică.

Rând încrucișat: atunci când fluidul curge în jurul exteriorului țevii, este supus unor perturbări mari și un coeficient ridicat de transfer de căldură, dar dezavantajul este că rezistența este mare. Atunci când nu există o restricție strictă asupra căderii rezistenței, ar trebui să fie preferată aranjamentul eșalonat; Când scăderea de rezistență necesară este foarte mică, se va selecta schema de aranjare secvențială.

4. Forma structurală a colectorului de tuburi cu aripioare

Dacă forma de aranjare a fasciculelor de tuburi cu aripioare (în secvență sau în aranjament eșalonat și selectarea distanței dintre tuburi) este determinată în principal luând în considerare cerințele de transfer de căldură ale fluidului în afara tubului, atunci forma și structura cutiei tubulare sunt în principal pe baza cerințelor de presiune și transfer de căldură ale fluidului din interiorul tubului.

În general, se vor respecta următoarele principii:

(1) Dacă presiunea fluidului din țeavă este relativ mare, țeava rotundă cu diametru mare este în general selectată ca colector de țeavă. De exemplu, în aplicațiile cazanelor, aproape toți folosesc tuburi circulare ca cutii de tuburi/header de tuburi.

(2) La aplicarea răcitorului de aer, este de preferat un cap de tub pătrat.

Conectorul tubului pătrat are avantajul că mai multe rânduri de tuburi cu aripioare pot fi conectate în același timp. Când există condens de abur în țeavă, este necesar un spațiu mare de abur și este necesar să conectați un colector de tub cu mai multe rânduri de țevi.

(3) Când diferența de temperatură între intrarea și ieșirea fluidului în țeavă este mare, cutia țevii poate fi deformată din cauza expansiunii termice diferite a bancului de țevi. În acest caz, trebuie utilizată cutia de țevi de tip descompunere.

(4) Cu excepția primului și ultimul rând de fascicule de tuburi, care trebuie conectate prin cutii de țevi corespunzătoare, alte rânduri trebuie conectate unul la unul prin coturi.
