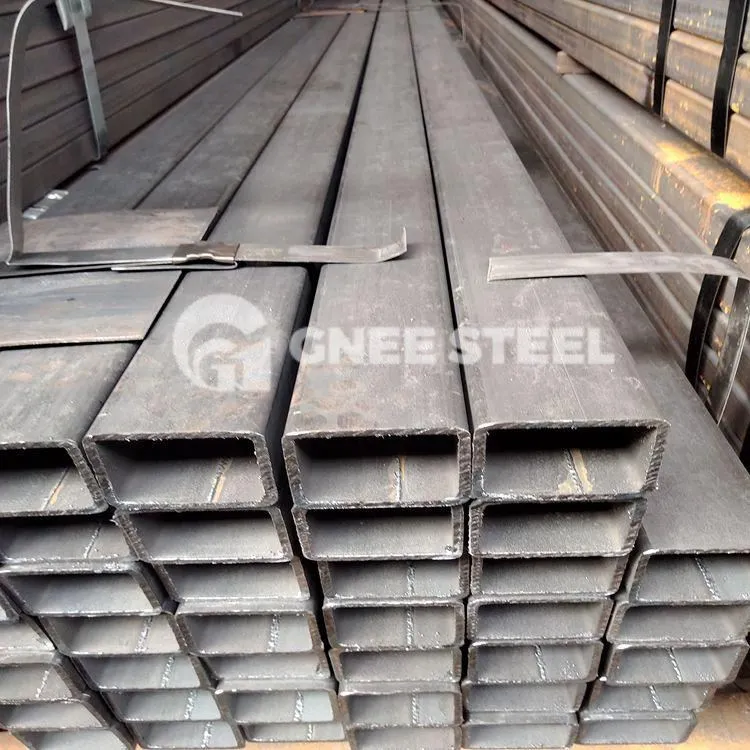

JIS G3466 Tuburi pătrate și dreptunghiulare din oțel carbon

JIS G3466 este un standard industrial japonez. Țevile pătrate și dreptunghiulare JIS G3466 sunt țevi din oțel carbon utilizate pentru inginerie civilă, construcții și alte aplicații structurale.

Specificații pentru tuburi pătrate și dreptunghiulare JIS G3466

Clasa: STKR 400, STKR 490

Dimensiune pătrată: 40*40mm-350*350mm

Dimensiune dreptunghiulară: 20*50mm-200*400mm

Grosimea peretelui: 1.6-12mm

Aplicație: pentru inginerie civilă, arhitectură, alte structuri

Tehnica: finisat la rece, finisat la cald, ERW

MOQ: 3 tone

Condiții de plată: T/T, L/C

JIS G3466 Conductă structuralăCompoziție chimică:

Oțel de calitate	Compoziție chimică %
	C	Și	Mn	P	S
400 STKR	0,25 max.	-	-	0,040 max.	0,040 max.
490 STKR	0,18 max.	0,55 max.	1,50 max.	0,040 max.	0,040 max.

JIS G3466 Țeavă structurală de carbonProporții mecanice:

Oțel de calitate	Rezistență la tracțiune	Puterea de curgere	alungire %
	N/mm²	N/mm²	(Piesă de testare nr. 5)
400 STKR	400 {41} min.	245 {25} min.	23 min.
490 STKR	490 {50} min.	325 {33} min.	23 min.

JIS G3466 Țeavă structurală de carbon



































Cinci metode pentru detectarea defectelor de suprafață în țevi dreptunghiulare JIS G3466

1. Testarea curenților turbionari
Testarea cu curenți turbionari vine sub diferite forme, inclusiv testarea cu curenți turbionari convenționali, testarea cu curenți turbionari în câmp la distanță, testarea curenților turbionari cu mai multe frecvențe și testarea cu curenți turbionari în impulsuri. Folosind senzori de curenți turbionari, diferite tipuri și forme de defecte de pe suprafața țevilor structurale JIS G3466 generează semnale diferite. Avantajele acestei metode sunt precizia ridicată a detectării, sensibilitatea ridicată, viteza de detectare rapidă și capacitatea de a detecta atât suprafața, cât și suprafața conductelor, indiferent de contaminanții de suprafață precum uleiul. Dezavantajele includ o rată ridicată de detecție falsă, unde structurile fără defecte pot fi identificate greșit ca defecte și dificultatea de a ajusta rezoluția de detecție.

2. Testare cu ultrasunete
Când undele ultrasonice intră într-un material și întâlnesc un defect, o parte a undei sonore este reflectată. Emițătorul și receptorul pot analiza undele reflectate pentru a detecta cu precizie defectele. Testarea cu ultrasunete este folosită în mod obișnuit pentru inspectarea pieselor forjate, oferind o sensibilitate ridicată la detectarea defectelor. Cu toate acestea, este o provocare să inspectați țevile cu forme complexe, necesită un anumit nivel de netezime a suprafeței țevilor dreptunghiulare și are nevoie de un agent de cuplare pentru a umple golul dintre sondă și suprafața inspectată.

3. Testarea particulelor magnetice
Testarea particulelor magnetice funcționează prin crearea unui câmp magnetic în materialul conductei dreptunghiulare JIS G3466. Când există discontinuități sau defecte de suprafață sau aproape de suprafață, liniile câmpului magnetic se distorsionează local, creând poli magnetici la aceste discontinuități. Avantajele includ investiții reduse în echipamente, fiabilitate ridicată și rezultate intuitive. Dezavantajele sunt costurile ridicate de operare, incapacitatea de a clasifica cu precizie defectele și viteza de detectare mai mică.

4. Testare în infraroșu
Folosind bobine de inducție de înaltă frecvență, curenții turbionari sunt generați pe suprafața țevilor dreptunghiulare JIS G3466. Acești curenți determină zonele cu defecte să consume mai multă energie electrică, ridicând temperatura locală. Detectarea în infraroșu a acestei creșteri de temperatură ajută la determinarea profunzimii defectelor. Testarea cu infraroșu este utilizată în general pentru detectarea defectelor pe suprafețe plane și nu este potrivită pentru suprafețele metalice neuniforme.

5. Testarea scurgerii fluxului magnetic
Metoda de testare a scurgerilor de flux magnetic este foarte asemănătoare cu testarea cu particule magnetice, dar oferă o gamă mai largă de aplicații, o sensibilitate mai mare și o fiabilitate mai mare în comparație cu testarea cu particule magnetice.
