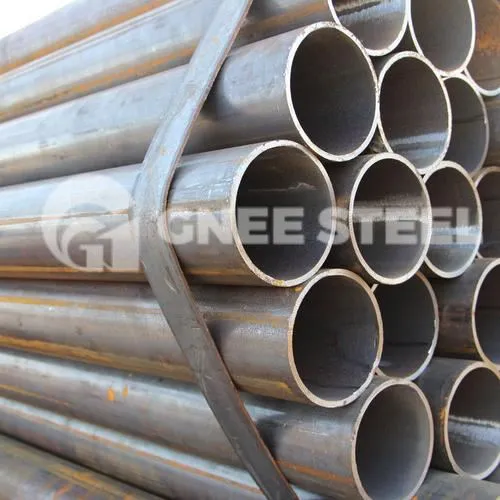

Ro 10219-2 conductă de oțel lsaw
En 10219-2 Descrierea conductei de oțel lsaw
Ro 10219-2 conducta sudată cu cusătură dreaptă este o conductă goală sudată la rece .
Acest document specifică toleranțele pentru circulația sudată cu frig, pătrată, dreptunghiulară și eliptică
Secțiuni scobite structurale, fabricate în grosimi de perete de până la 40 mm, în următoarele intervale de dimensiuni:
- Circular: diametre exterioare până la 2 500 mm;
- pătrat: dimensiuni exterioare de până la 500 mm x 500 mm;
- dreptunghiular: dimensiuni exterioare de până la 500 mm x 300 mm;
- eliptic: dimensiuni exterioare de până la 480 mm x 240 mm .
Formulele pentru calcularea proprietăților secționale ale secțiunilor fabricate la dimensiunea dimensională
Toleranțele acestui standard, care vor fi utilizate în scopul proiectării structurale, sunt date în anexa A .
Dimensiunile și proprietățile secționale pentru o gamă limitată de dimensiuni mai comune sunt date în anexa B .
Notă: Desemnarea axei majore (YY) și a axei minore (ZZ) se aliniază cu desemnarea axei
utilizat pentru proiectarea structurală în Eurocode structurale .
En 10219-2 LSAW Specificația conductei de oțel
- Size: od: 406-1422.40 mm wt: 1.65-40 mm, lungime: 6mtr -20 mtr
- Standard și grad: EN10219 Grad S235JRH, S275JOH, S275J2H, S355JOH, S355J2H, S355K2H
- Capete: capete pătrate/capete simple (tăietură dreaptă, tăietură de ferăstrău, tăietură de torță), capete teșite/filetate
- Acoperire: acoperire 3PE; acoperire 3PP; acoperire FBE; acoperire epoxidică; pictură specială
Compoziție chimică
|
Grad de oțel |
Tipul de oxidare a |
% după masă, maxim |
||||||
|
Numele de oțel |
Număr de oțel |
C |
Și |
MN |
P |
S |
N b |
|
|
S235JRH |
1.0039 |
Ff |
0,17 |
- |
1,40 |
0,040 |
0,040 |
0.009 |
|
S275J0H |
1.0149 |
Ff |
0,20 |
- |
1,50 |
0,035 |
0,035 |
0,009 |
|
S275J2H |
1.0138 |
Ff |
0,20 |
- |
1,50 |
0,030 |
0,030 |
- |
|
S355J0H |
1.0547 |
Ff |
0,22 |
0,55 |
1,60 |
0,035 |
0,035 |
0,009 |
|
S355J2H |
1.0576 |
Ff |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
S355K2H |
1.0512 |
Ff |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
A . Metoda de deoxidare este desemnată după cum urmează: FF: Oțel complet ucis care conține elemente de legare a azotului în cantități suficiente pentru a lega azotul disponibil (min 4,020 % total Al sau 0,015 % Al solubil) B {{0}} Valoarea maximă pentru azot nu se aplică dacă compoziția chimică arată un conținut minim total de Al de 0,020 % cu un raport minim de Al/N de 2: 1, sau dacă se vor înregistra alte elemente de legare N în documentul de inspecție {{}} 8 |
||||||||
Proprietăți mecanice
|
Grad de oțel |
Rezistență la randament minim Reh MPA |
Rezistență la tracțiune RM MPA |
Alungirea minimă a d % |
Energie cu impact minim KV E J |
|||||
|
Oţel nume |
Număr de oțel |
||||||||
|
Grosime specificată mm |
Grosime specificată mm |
Grosime specificată mm |
la temperatura de testare a |
||||||
|
£ 16 |
> 16 £ 40 |
< 3 |
³ 3 £ 40 |
£ 40 |
-20 grad |
0 grad |
20 grade |
||
|
S235JRH a |
1.0039 |
235 |
225 |
360-510 |
360-510 |
24 b |
- |
- |
27 |
|
S275J0H a |
1.0149 |
275 |
265 |
430-580 |
410-560 |
20 c |
- |
27 |
- |
|
S275J2H |
1.0138 |
27 |
- |
- |
|||||
|
S355J0H a |
1.0547 |
355 |
345 |
510-680 |
470-630 |
20 c |
- |
27 |
- |
|
S355J2H |
1.0576 |
27 |
- |
- |
|||||
|
S355K2H |
1.0512 |
40 f |
- |
- |
|||||
|
A . Proprietățile de impact sunt verificate numai atunci când este specificată opțiunea 1 . 3. b. For thicknesses > 3 mm and section sizes D/T < 15 (round) and (B+H)/2T < 12,5 (square and rectangular) the minimum elongation is reduced by 2. For thicknesses £ 3 mm the minimum value for elongation is 17 %. C . pentru dimensiunile secțiunii d/t<15 (circular) and (B+H)/2T<12,5 (square and rectangular) the minimum elongation is reduced by 2. d . pentru grosimi <3 mm vezi 9.2.2. E . pentru proprietăți de impact pentru piesele de testare a secțiunii reduse a se vedea 6.7.2. f . Această valoare corespunde la 27J la –30 grad (vezi en 1993-1-1) . |
|||||||||
Ro 10219-2 conductă lsaw în stoc
Aplicații
- Structuri de oțel arhitectural: armături de clădiri înalte, suporturi de grilă (în principal tuburi pătrate/dreptunghiulare) .
- Mașini de construcție: boom -uri de macara, șine de ascensoare (cerințe de rezistență la randament ridicat) .
- Structuri auxiliare Bridge: baze de gardă, cadre de asistență temporară (materiale rezistente la intemperii, cum ar fi S355J 0 H .
