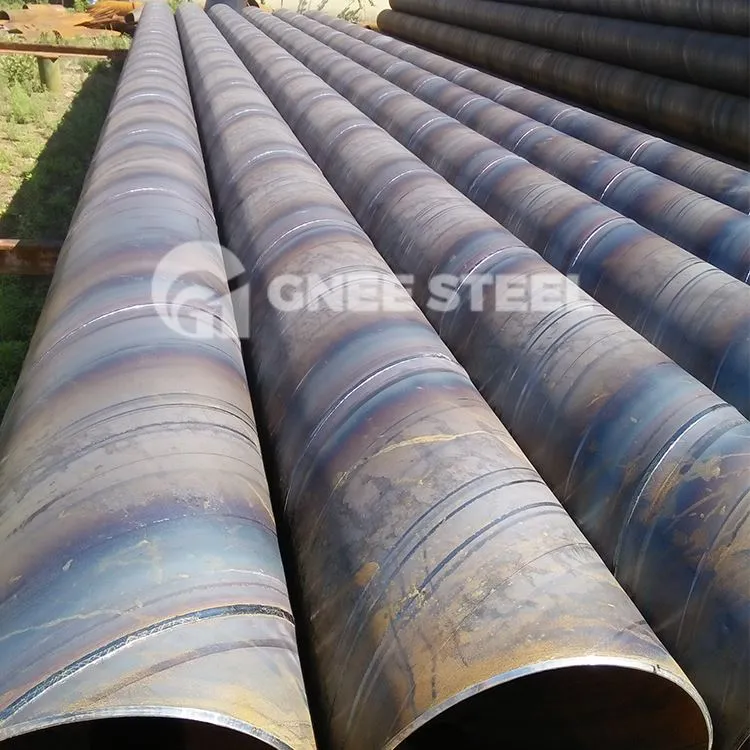

SY/T5037 Țeavă spirală din oțel



Standardul SY/T5037 specifică dimensiunile, forma, calitatea, cerințele de performanță, metodele de testare, regulile de inspecție, acoperirile, marcajele și certificatele de calitate pentru țevile de oțel sudate cu arc scufundat pentru transportul obișnuit de fluide (inclusiv țevi de oțel sudate cu arc scufundat cu îmbinare dreaptă și cu îmbinare spirală). , denumite în continuare „țevi de oțel”). Țevile sudate în spirală SY/T5037 sunt potrivite pentru transportul fluidelor comune, cum ar fi apa, aerul și aburul de încălzire.

Intervalul de diametru exterior nominal pentru țevile de oțel SY/T5037 nu este mai mic de 219,1 mm, iar intervalul de grosime nominală a peretelui este t Mai mare sau egal cu 3,2 mm. Diametrul exterior nominal și grosimea peretelui țevilor de oțel trebuie să respecte cerințele relevante ale SY/T6475. Dacă aveți nevoie de alte specificații pentru țevi de oțel SY/T5037, GNEE Group poate furniza și țevi sudate de alte diametre și grosimi de perete.

SY/T5037 Specificații pentru țevi de sudare cu arc submers în spirală

OD	219 mm -4064mm
WT	3.2-40mm
Lungime	3m-48m
Origine	China
Test	Analiza componentelor chimice, proprietăți mecanice (rezistență finală la tracțiune, rezistență la curgere, alungire), proprietăți tehnice (test de aplatizare, test de încovoiere, test de impact), inspecție dimensiuni exterioare, test hidrostatic, test cu raze X.

SY/T5037 SSAW Teava de otel











































Inspecția țevilor de oțel SY/T5037

• Compoziție chimică

1. Probele pentru analiză chimică pot fi prelevate din țevi de oțel finisate sau benzi/plăci de oțel. Atunci când se prelevează probe din benzi/plăci de oțel, metoda de eșantionare trebuie să respecte prevederile de eșantionare din standardul benzilor/plăcilor de oțel. La eșantionarea din țevi de oțel, locația de eșantionare nu trebuie să fie mai mică de 1/4 din distanța dintre sudurile spiralate adiacente sau aproximativ 90 de grade față de sudarea dreaptă.
2. Analiza compoziției chimice trebuie efectuată în conformitate cu părțile relevante din GB/T4336 sau GB/223. În caz de dispute, vor prevala rezultatele analizei chimice umede.

• Încercarea de tracțiune

1. Probele de încercare la tracțiune pentru îmbinările sudate trebuie luate perpendicular pe sudare. Sudura ar trebui să fie în mijlocul eșantionului și ar trebui să îndeplinească cerințele din Figura 3, cu armătura de sudură îndepărtată. Se lasă să se aplatizeze proba la temperatura camerei.
2. Cu excepția celor specificate în acest standard, încercarea de tracțiune trebuie efectuată în conformitate cu GB/T2651, cu o temperatură de testare de 23 grade ± 5 grade (sau temperatura camerei).

• Test de impact

Testul de impact trebuie efectuat în conformitate cu GB/T229.

• Test de îndoire ghidat

Testul de îndoire ghidată trebuie efectuat în conformitate cu GB/T2653.

• Test hidrostatic

Testul hidrostatic trebuie efectuat în conformitate cu GB/T241.

• Inspecția cu gravare acidă a îmbinărilor sudate

1. Inspecția de gravare cu acid a suprafețelor de fractură ale îmbinărilor sudate în spirală și drepte trebuie efectuată cât mai curând posibil după finalizarea sudurii.
2. Probele de gravare cu acid ar trebui prelevate de la capătul țevii folosind o metodă de tăiere cu gaz. Suprafața de gravare cu acid ar trebui să fie șlefuită astfel încât linia de fuziune să poată fi observată clar după gravare. Proba nu trebuie ciocănită sau deformată înainte de testare.

• Testare nedistructivă

1. Inspecție cu raze X
Metoda de inspecție trebuie să respecte apendicele A sau alte standarde echivalente cu apendicele A.
2. Testare cu ultrasunete
2.1. Testarea cu ultrasunete a sudurilor trebuie să respecte SY/T6423.2.
2.2. Testarea cu ultrasunete a zonei late de 25 mm la capetele conductei ar trebui să respecte SY/T6423.4.
