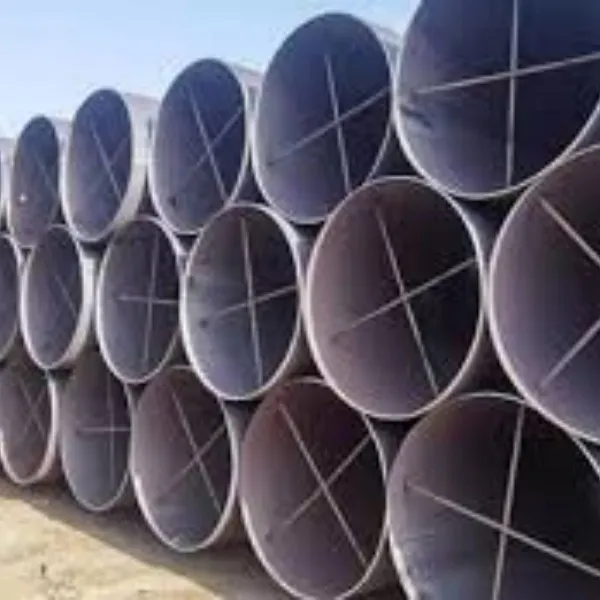

L450 țeavă de oțel sudată

Clasificare API 5L X65

În funcție de nivelul PSL și de starea de livrare, X65 poate fi clasificat după cum urmează:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) și X65M (L450M);

Pentru a face față condițiilor dure din mediile offshore (O) și acrișoare (S), standardul API 5L PSL2 are cerințe speciale pentru ambele medii. Aceste cerințe sunt indicate prin adăugarea unei litere specifice la calitatea țevii.

Servicii offshore Conducta PSL2:X65QO (l450QO) sau X65MO (L450MO);

Conducta PSL2 de serviciu acru:X65QS (L450QS) sau X65MS (L450MS).

Conditii de livrare

Înțelesul lui Q și M

PentruSAW(Sudate cu arc scufundat) sauVACĂ(Combinație țevi sudate), Q și M în starea de livrare a API 5L PSL2 corespund următoarelor procese de fabricație.

Procesul de fabricație API 5L X65

X65țevile pot fi produse printr-o varietate de procese de fabricație pentru a se potrivi unei game largi de aplicații de inginerie.

FERASURUL(LSAW) este ideal pentru producția de tuburi de diametru mare, cu pereți groși, cu diametre mai mari de 660 mm, mai ales la punctul de preț în care oferă un avantaj de cost față de tuburile fără sudură.

LSAWeste adesea denumit și caDSAWdin cauza procesului de sudare pe două fețe utilizat în procesul de sudare. Este important de reținut că DSAW se referă la tehnica de sudare și nu se referă în mod specific la forma sau direcția sudurii. Poate fi fie o cusătură dreaptă, fie o cusătură în spirală.

Tipuri de capăt de țeavă pentru API 5L X65

Capăt de țeavă de oțel PSL1: Capăt cu șuruburi sau capăt simplu;

Capăt de țeavă de oțel PSL2: capăt simplu;

Pentru capete de țevi simpletrebuie respectate următoarele cerințe:

Fețele de capăt ale țevii de capăt netede t Mai puțin sau egale cu 3,2 mm (0,125 inchi) trebuie să fie tăiate pătrat.

Tuburile cu capăt plat cu t > 3,2 mm (0,125 in) trebuie să fie teșite pentru sudare. Unghiul de teșire trebuie să fie de 30-35 grade, iar lățimea feței rădăcinii teșiturii ar trebui să fie de 0.8 - 2,4 mm (0.031 - 0. 093 inchi).

API 5L X65 Compoziție chimică

Compoziția chimică a țevilor de oțel PSL1 și PSL2 t > 25,0 mm (0,984 in) va fi determinată prin acord.

Compoziția chimică pentru conducta PSL 1 cu t mai mică sau egală cu 25,0 mm (0,984 in.)

Compoziția chimică pentru conducta PSL 2 cu t mai mică sau egală cu 25,0 mm (0,984 in.)

Pentru produsele din țevi de oțel PSL2 analizate cu aconținut de carbon mai mic sau egal cu 0,12%, echivalentul de carbon CE_pcmpoate fi calculat folosind următoarea formulă:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Pentru produsele din țevi de oțel PSL2 analizate cu aconținut de carbon > 0,12%, echivalentul de carbon CE_llwpoate fi calculat folosind formula de mai jos:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni +Cu)/15

API 5L X65 Proprietăți mecanice

Proprietăți de tracțiune

Testarea la tracțiune permite determinarea proprietăților cheie ale materialelor X65, inclusivputerea de curgere, rezistență la tracțiune, șielongaţie.

PSL1 X65 Proprietăți de tracțiune

PSL2 X65 Proprietăți de tracțiune

Notă: cerințele sunt detaliate în API 5L X52, care poate fi vizualizat dacă este necesar.

Alte experimente mecanice

Următorul program de testare se aplică laTipuri de conducte SAW. Pentru alte tipuri de țevi, consultați Tabelele 17 și 18 din API 5L.

Test de îndoire a ghidajului de sudură;

Test de duritate a țevilor sudate la rece;

Inspecția macro a cusăturii sudate;

și numai pentru țeava de oțel PSL2: test de impact CVN și test DWT.

Test hidrostatic

Timp de testare

Toate dimensiunile tuburilor din oțel fără sudură și sudate cu D mai mic sau egal cu 457 mm (18 inchi):timp de testare Mai mare sau egal cu 5s;

Teava de otel sudata D > 457 mm (18 in.):timp de testare Mai mare sau egal cu 10s.

Frecvența experimentală

Fiecare țeavă de oțel.

Presiuni de testare

Presiunea de încercare hidrostatică P a lui ațeavă de oțel cu capăt simplupoate fi calculat folosind formula.

P=2St/D

Seste stresul cercului. valoarea este egală cu limita de curgere minimă specificată a țevii de oțel xa procent, în MPa (psi);

teste grosimea specificată a peretelui, exprimată în milimetri (inci);

Deste diametrul exterior specificat, exprimat în milimetri (inci).

Inspecție nedistructivă

Pentru tuburi SAW, două metode,UT(testare cu ultrasunete) sauRT(testare radiografică), sunt de obicei utilizate.

ET(testare electromagnetică) nu se aplică tuburilor SAW.

Cusăturile sudate pe țevile sudate de grade mai mari sau egale cu L210/A și diametre mai mari sau egale cu 60,3 mm (2,375 inchi) trebuie inspectate nedistructiv pentru grosimea și lungimea completă (100 %) așa cum este specificat.

Examinarea UT nedistructivă

Examinare RT nedistructivă
