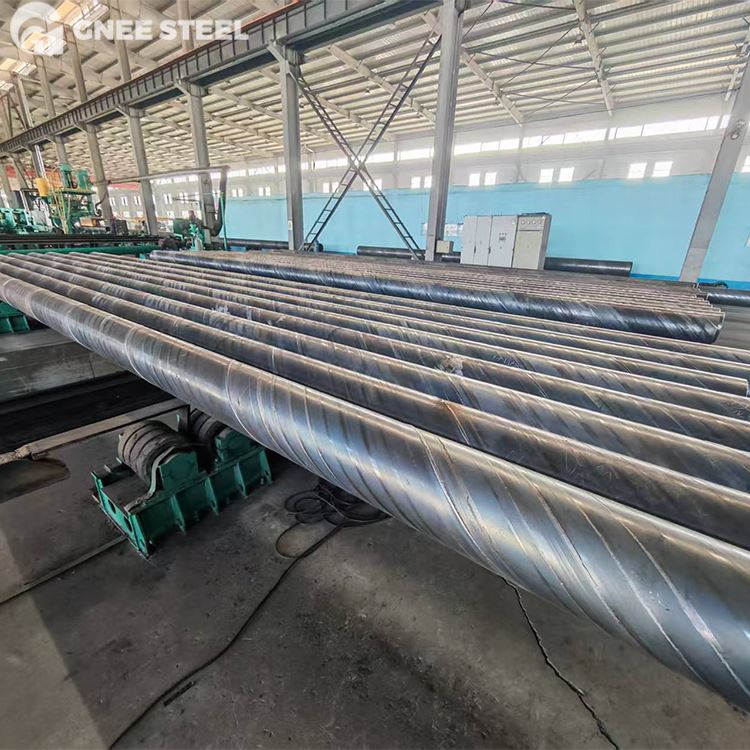

API 5L grad X52 PSL2 țeavă spirală
Ce este API 5L Grade X52 PSL2 Spiral Pipe?
API 5L grad X52 PSL2 țeavă spiralăeste o conductă de-oțel de înaltă rezistență fabricată folosindSudarea în spirală cu arc scufundat (SSAW)proces.
X52:Reprezintă limita de curgere minimă a52.200 psi (360 MPa).
PSL2 (nivelul 2 de specificații de produs):Un standard de calitate mai înalt decât PSL1. Include cerințe obligatorii pentrutenacitatea la rupere (testarea la impact), compoziții chimice mai stricte și trasabilitate completă.
Spirală:Țeava este formată prin înfășurarea benzii de oțel într-o spirală și sudarea cusăturilor.
Tabel cu specificații API 5L Grade X52 PSL2
| Proprietate | Caietul de sarcini |
| Standard | API SPEC 5L (ISO 3183) |
| Nivel de produs | PSL2 |
| Nota | X52 / L360 |
| Diametrul exterior (OD) | 219,1 mm – 3048 mm (8" – 120") |
| Grosimea peretelui (WT) | 5,0 mm - 30 mm |
| Lungime | 6m - 12m, 18m, 22m (fix sau aleatoriu) |
| Se termină | Teșit (Standard pentru sudare), Capetele simple |
| Acoperire | 3PE, FBE, epoxidic intern, galvanizat |
Compatibilitate chimică (compoziție) pentru X52 PSL2
Valori maxime pentru conducta sudata (PSL2).
| Element | % maxim (X52 PSL2) |
| Carbon (C) | 0.22 |
| Mangan (Mn) | 1.40 |
| Fosfor (P) | 0.025 |
| sulf (S) | 0.015 |
| Echivalent carbon (CEiiw) | 0.43 |
Caracteristicile mecanice ale conductei X52 PSL2
| Proprietate | Valoare |
| Limita de curgere (Rt0,5) | 360 - 510 MPa (52,200 - 74,000 psi) |
| Rezistență la tracțiune (Rm) | 460 - 760 MPa (66,700 - 110,200 psi) |
| Raportul randament la tracțiune | Mai mic sau egal cu 0,93 |
| alungirea (Af) | Calculat pe baza ariei-secțiunii transversale |
| Energia de impact (CVN) | De obicei, min 27J sau 40J (în funcție de grad) |
Tabel de program pentru țeavă spiralată X52
Țevile spiralate urmează adesea programe standard, dar sunt frecvent personalizate.
| OD (inch) | SCH 20 (mm) | SCH 30 (mm) | SCH 40 (mm) | SCH STD (mm) |
| 8" | 6.35 | 7.04 | 8.18 | 8.18 |
| 12" | 6.35 | 8.38 | 10.31 | 9.53 |
| 24" | 9.53 | 12.70 | 17.48 | 9.53 |
| 36" | 12.70 | 15.88 | 19.05 | 9.53 |
Conducta PSL2 de grad X52Tabel de toleranțe (API 5L PSL2)
| Caracteristică | Toleranţă |
| Diametrul exterior (corp) | ±0.75% |
| Diametrul exterior (capete) | ±0,010 inchi (0,5 mm) până la ±0,063 inchi (1,6 mm) |
| Grosimea peretelui | +15.0%, -12,5% (pentru t < 15 mm) |
| Corectitudine | Mai mică sau egală cu 0,2% din lungimea totală |
| Din-de-rotunzime | Capetele conductei: max 1% din OD |
Țeavă spirală de grad X52 PSL2Presiune nominală (tipic pentru X52)
Valoarea presiunii interne depinde de grosimea peretelui (WT) și diametrul (OD) conform formulei lui Barlow: P=(2×S×T)/D.
| OD (inch) | WT (inci/mm) | Presiune de proiectare (aprox. la randament de 72%) |
| 12.75" | 0,375" (9,53 mm) | 2.160 psi (148 bar) |
| 24" | 0,500" (12,7 mm) | 1.560 psi (107 bar) |
| 36" | 0,625" (15,8 mm) | 1.210 psi (83 bar) |
Teava de otel X52Diagrama de greutate (X52 Spiral Pipe)
Formula: Greutate (kg/m)=(OD−WT)×WT×0,0246615
| OD (mm) | greutate (mm) | Greutate (kg/m) |
| 406.4 (16") | 8.0 | 78.60 |
| 610 (24") | 10.0 | 147.97 |
| 813 (32") | 12.0 | 237.05 |
| 1016 (40") | 12.7 | 314.15 |
Comparație: niveluri de specificații PSL1 vs. PSL2
| Caracteristică | PSL1 | PSL2 |
| Compoziție chimică | Limite fixe | Limite mai stricte + Echivalentul maxim de carbon (CE) |
| Testarea impactului | Nu este necesar | Obligatoriu(Charpy V-crestătură) |
| Trasabilitate | Trasabil până la trecerea testelor | Trasabilitate deplină(ID unic) |
| Reparatii Suduri | Permis pe corpul conductei | Interzispe corpul conductei |
| Limite de putere | Doar minime | Limite minime și maxime |
Aplicații ale țevii spiralate API 5L Grade X52 PSL2
Conducte terestre:Transportul-pe distanțe lungi de țiței, gaze naturale și produse petroliere.
Transport cu apă-de înaltă presiune:Canale municipale de apă și sisteme industriale de răcire.
Fundații offshore:Folosit ca piloți structurali pentru docuri și platforme offshore.
Medii acide/corozive:Când este fabricat conform standardelor specifice rezistente la H2S (Sour Service).
API X52 Conductă din oțel carbonCerințe de testare (obligatoriu pentru PSL2)
Test hidrostatic:100% din conducte au fost testate pentru a se asigura că nu există scurgeri la presiune ridicată.
Test de impact CVN:Test Charpy V-Notch obligatoriu la 0 grade sau la temperatura specificată pentru a asigura rezistența la rupere.
UT (Test cu ultrasunete):Scanare 100% a cusăturii de sudură și a capetelor țevii.
-Inspecție cu raze X:Folosit pentru a verifica integritatea sudurii în zone critice sau pentru inspecția pe toată lungimea-.
Test de îndoire ghidată:Asigură ductilitatea și rezistența cordonului de sudură.
API 5L X52 PSL2 țevi de oțel sudate în spirală Sisteme de acoperire externă
| Tip de acoperire | Structură / Straturi | Caracteristici și beneficii |
| 3PE (polietilenă cu trei-straturi) | 1. Epoxid (FBE) 2. Adeziv 3. Polietilenă (PE) |
Standardul industriei.Combină aderența epoxidice cu rezistența chimică/mecanică a PE. Cel mai bun pentru conducte îngropate. |
| FBE (epoxidic prin fuziune) | Pudră epoxidice cu un singur strat sau cu două straturi | Aderență excelentă și rezistență la dezlipirea catodică. FBE cu dublu-strat oferă o rezistență superioară la abraziune pentru solurile stâncoase. |
| 3PP (polipropilenă cu trei-straturi) | 1. Epoxid (FBE) 2. Adeziv 3. Polipropilenă (PP) |
Similar cu 3PE, dar folosit pentrutemperatură{0}înaltămedii (până la 110 grade –140 grade ) și aplicații în larg-de apă adâncă. |
| Smalț de gudron de cărbune (CTE) | smoală de gudron de cărbune + folie din fibră de sticlă | O acoperire tradițională, groasă,{0}}eficientă. Rezistență excelentă la apă, deși mai puțin utilizată astăzi din cauza preocupărilor de mediu. |
| Bandă aplicată la rece | Bandă de polietilenă/bitum | Folosit pentru acoperirea îmbinărilor pe teren (zone sudate) sau pentru proiecte de reparații la scară mai mică-. |
API 5L grad X52 PSL2 țeavă de mare randamentSisteme de acoperire internă
| Tip de acoperire | Scop | Beneficii cheie |
| Epoxidic lichid (Flow Liner) | Protecție internă | Reduce frecarea internă (rugozitatea), crescând debitul de ulei/gaz. Previne coroziunea „pitting” din cauza umezelii din gaz. |
| Căptușeală de mortar de ciment | Transport pe apă | Oferă un mediu cu pH ridicat-care inhibă în mod natural rugina. Cel mai obișnuit pentru liniile trunchiului de apă X52. |
| Acoperire bituminoasă | Apa/Canal | Oferă o barieră groasă și impermeabilă în interiorul țevii pentru aplicații cu apă ne-potabilă. |
API 5L Gr X52 HIC PipelineStare de livrare
| PSL | Condiția de livrare | Calitatea conductei |
|---|---|---|
| PSL1 | După cum-rulat, normalizat, normalizat format | A |
| Ca-laminat, laminat normalizat, laminat termomecanic, termo-format mecanic, format normalizat, normalizat, normalizat și revenit sau, dacă este convenit, numai Q&T SMLS | B | |
| Ca-laminat, laminat normalizat, laminat termomecanic, format termo-mecanic, format normalizat, normalizat, normalizat și revenit | X42, X46, X52, X56, X60, X65, X70 | |
| PSL 2 | Ca{0}}rulat | BR, X42R |
| Laminat normalizant, format normalizat, normalizat sau normalizat și revenit | BN, X42N, X46N, X52N, X56N, X60N | |
| stins si calit | BQ, X42Q, X46Q, X56Q, X60Q, X65Q, X70Q, X80Q, X90Q, X100Q | |
| Laminat termomecanic sau format termomecanic | BM, X42M, X46M, X56M, X60M, X65M, X70M, X80M | |
| Laminat termomecanic | X90M, X100M, X120M | |
| Suficientul (R, N, Q sau M) pentru clasele PSL2 aparține clasei de oțel |
API 5L X52 PSL2 SSAW Fabrica de tevi
FAQ
Cu ce este echivalentul API X52?
ISO 3183:NotaL360
Standard european (EN 10208):NotaL360MB(sau NB)
Standard chinezesc (GB/T 9711):NotaL360
Care este diferența dintre conducta A106 și X52?
1. Utilizare primară
ASTM A106:Conceput pentrutemperatură{0}înaltăși serviciu de{0}}înaltă presiune. Este utilizat în centrale electrice, rafinării și cazane industriale.
API 5L X52:Conceput pentruconducte-pe distanțe lungi. Este folosit pentru a transporta petrol, gaze și apă pe uscat sau pe mare.
2. Forță (Rezistența la randament)
ASTM A106 grad B:Limita de curgere minimă este35.000 psi(240 MPa).
API 5L X52:Limita de curgere minimă este52.200 psi(360 MPa).
Rezultat:X52 este semnificativ mai puternicdecât conducta standard A106.
3. Tipul de fabricație
ASTM A106:Trebuie să fieFără sudurănumai.
API 5L X52:Poate fiFără sudurăsauSudate(cum ar fi SSAW, LSAW sau ERW).
4. Focalizare chimică
ASTM A106:Se concentrează pe rezistența la căldură și stabilitatea chimică la temperaturi ridicate.
API 5L X52:Se concentrează pe duritate, sudabilitate și capacitatea de a rezista la presiune internă ridicată pe distanțe lungi.
UtilizareA106dacă conducta dvs. se află într-o instalație industrială cu căldură ridicată-; utilizareX52dacă mutați combustibil sau apă pe o distanță lungă.
