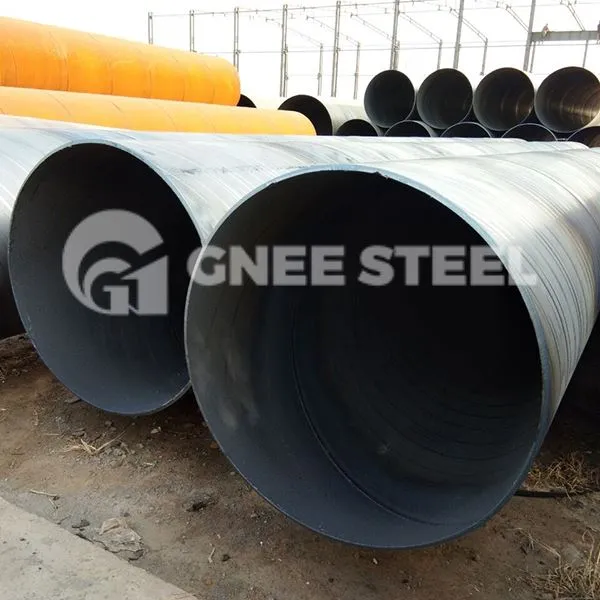

Țeava spirală din oțel X65 API 5L Grade X65 - fabricată prin procesul SSAW (Spiral Submerged Arc Welded) sau HSAW (Helical Submerged Arc Welded) - este o țeavă din oțel carbon de înaltă rezistență, cu o limită de curgere specificată de 65.300 psi (450 MPa). Ca grad echivalent ISO 3183 L450, ocupă o poziție critică în scara de grad API 5L: suficient de puternic pentru a reduce grosimea peretelui și tonajul de material în liniile de transmisie de înaltă presiune, dar suficient de stabilit încât procedurile de sudare pe circumferință, protocoalele de inspecție și lanțurile de aprovizionare să fie bine dezvoltate pe toate piețele majore de construcții de conducte.

Acest articol este scris pentru managerii de achiziții, inginerii de conducte și scriitorii de specificații de proiect care au nevoie de o referință precisă din punct de vedere tehnic, acționabilă din punct de vedere comercial pentru țeava sudată în spirală API 5L X65. Acesta acoperă specificații chimice și mecanice, îndrumări de selecție PSL, considerații privind serviciile acru, controlul calității producției, capabilitățile dimensionale și criteriile practice de aprovizionare - toate verificate conform specificației API 5L, ediția a 46-a (2018).

1. Ce este API 5L GR.X65 Spiral Steel Pipe?

API 5L X65 este un oțel de înaltă rezistență și slab aliat (HSLA) în cadrul specificațiilor API 5L pentru conducte de conductă. Denumirea „X65” indică o limită de curgere minimă de 65.000 psi -, de unde și numele. Atunci când este fabricată ca țeavă sudată în spirală, bobina de oțel laminată la cald este formată la un unghi elicoidal și este sudată continuu folosind procesul de sudare cu arc submers pe două fețe (DSAW).

Trei atribute fac din X65 gradul cel mai frecvent specificat pentru conductele de transmisie sudate în spirală cu diametru mare:

• Raport putere-cost:La un randament minim de 450 MPa, X65 permite modele de pereți mai subțiri decât X52 sau X60, reducând tonajul de oțel cu 10–20% pentru aceeași presiune de proiectare - o economie de costuri de material care are un impact direct asupra cheltuielilor de capital ale proiectului.
• Sudabilitate:Cu echivalent de carbon controlat (CEIIW Mai puțin sau egal cu 0,43 pentru PSL2), X65 nu prezintă nicio dificultate neobișnuită pentru echipele de sudură pe teren calificate care utilizează proceduri de electrozi E7018 sau E8018 stabilite, spre deosebire de X80 care necesită calificare specializată pentru proceduri de sudare.
• Maturitatea lanțului de aprovizionare:Bobina și plăcile X65 sunt produse de marile fabrici de oțel din întreaga lume - SSAB, ArcelorMittal, Nippon Steel, Baosteel și altele -, asigurând prețuri competitive și disponibilitate fiabilă pentru comenzile la scară de proiect.
•

2. Specificații pentru țevi de oțel API 5L X65 SSAW

PSL2 este recomandat pentru:

proiecte de trecere

conducte cu cerințe ridicate de siguranță

sisteme offshore sau cu{0}}înalte consecințe

Solicitați oferta dvs. API 5L X65

3. Compoziția chimică

Compoziția chimică a API 5L X65 este guvernată de nivelul de specificație a produsului (PSL) și de metoda de fabricare a țevilor. Pentru țevile sudate în spirală, care utilizează bobină laminată la cald ca material de intrare, următoarele limite se aplică de obicei conform API 5L Ediția 46:

Element cheie pentru achiziții:Reducerea conținutului de sulf de la PSL1 (0,030%) la serviciu acru (0,002%) este o scădere de 15 ori. Țeava X65 de serviciu acru necesită fabricarea oțelului cu desulfurare profundă -, în mod obișnuit, tratare în cuptor cu oală urmată de degazare în vid - care adaugă costuri și timp de livrare. Nu specificați serviciul acru decât dacă mediul conductei conține H₂S; prima este semnificativă și inutilă pentru aplicațiile de servicii dulci.

SSAB, un furnizor de top de skelp, produce bobine X65M (PSL2) cu un plafon tipic de carbon de 0,12% și un plafon de mangan de 1,60%, confortabil în limitele API 5L PSL2. Această chimie conservatoare susține sudarea consecventă în câmp în diferite condiții de intrare de căldură.

4. Proprietăți mecanice: PSL1 vs. PSL2

Cerințele de proprietate mecanică pentru X65 diferă fundamental între PSL1 și PSL2. Pentru cumpărătorii B2B, înțelegerea acestor diferențe este esențială - comandând „API 5L X65” fără a specifica valorile implicite PSL2 la PSL1, iar unei conducte PSL1 îi lipsesc controalele superioare pe care multe coduri de proiectare a conductelor le necesită acum.

De ce contează raportul Y/T în achizițiile B2B:Limita raportului de curgere la tracțiune de 0.93 - aplicabilă numai pentru conducta PSL2 peste 323,9 mm OD - asigură că conducta păstrează suficientă capacitate de deformare după curgere. Acest lucru este esențial pentru proiectarea conductei bazată pe deformare (ASME B31.8, DNV-ST-F101) unde conducta trebuie să se adapteze la mișcarea solului fără fractură. O țeavă PSL1 X65 fără capac Y/T ar putea prezenta un raport de 0,97 sau mai mare, lăsând aproape nicio rezervă de deformare plastică înainte de defecțiune. Pentru orice conductă care traversează zone seismice, permafrost sau teren instabil, specificați PSL2.

5. Serviciul X65 Sour: Conformitate NACE MR0175

Când fluidul transportat conține hidrogen sulfurat (H₂S) - obișnuit în zăcămintele de gaz acru din Orientul Mijlociu, Asia Centrală și părți din America de Nord, - conducta standard X65 PSL2 este insuficientă. Serviciul acru X65, desemnat X65QS sau X65MS în conformitate cu API 5L Anexa H, impune controale metalurgice suplimentare pentru a rezista la cracarea prin stres cu sulfuri (SSC) și la cracarea indusă de hidrogen (HIC).

Caracteristicile definitorii ale țevii sudate în spirală X65 de serviciu acru:

• Sulf foarte scăzut (S mai mic sau egal cu 0,002%):Minimizează incluziunile de sulfură de mangan (MnS), care sunt locurile primare de inițiere pentru HIC. Acest lucru necesită tratament cu calciu în timpul producției de oțel pentru a globuliza orice incluziuni rămase.
• Cu conținut scăzut de carbon (C mai mic sau egal cu 0,10%) și CEPcm mai mic sau egal cu 0,22:Reduce formarea de martensite în zona afectată de căldură (HAZ), care este microstructura cea mai susceptibilă la SSC.
• Controlul durității:Duritate maximă de 248 HV10 (22 HRC) în metalul de bază, metalul sudat și HAZ, verificată prin testarea durității conform NACE MR0175 / ISO 15156.
• Testarea HIC:Conform NACE TM0284, cupoanele de testare sunt expuse la o soluție standardizată saturată de H₂S timp de 96 de ore și sunt evaluate pentru raportul de sensibilitate la fisuri (CSR), raportul de lungime a fisurilor (CLR) și raportul de grosime a fisurilor (CTR). Criteriile de acceptare sunt de obicei CSR mai mic sau egal cu 1,5%, CLR mai mic sau egal cu 15%, CTR mai mic sau egal cu 5%.

Datele din industrie indică faptul că aproximativ 74% din defecțiunile conductelor în medii corozive sunt legate de coroziune, fisurarea indusă de H₂S reprezentând o pondere semnificativă. Costul suplimentar al serviciului acru X65 -, de obicei, o primă de 20-40% față de PSL standard2 -, trebuie să fie cântărit cu costul unei defecțiuni în funcționare, care include nu numai înlocuirea conductelor, ci și remedierea mediului, sancțiuni de reglementare și daune reputației.

6. Specificații dimensionale pentru țevile sudate în spirală X65

Conducta X65 sudata in spirala este disponibila intr-o gama larga de dimensiuni. Următorul tabel reflectă capabilitățile tipice de producție; capacitățile individuale ale morii ar trebui confirmate în timpul etapei de anchetă.

6.1 Dimensiuni comune ale proiectului (transmisie de gaz X65 PSL2)

Descărcați fișa tehnică

7. X65 în comparație cu alte clase API 5L

Pentru factorii de decizie B2B care evaluează selecția calității, următoarea comparație definește unde X65 se încadrează în familia de calități API 5L pentru țevi sudate în spirală:

Recomandare de achiziție:Pentru majoritatea proiectelor de transport de gaze pe uscat cu presiuni de proiectare între 70 și 120 bar și diametre de 24–48 inchi, X65 PSL2 este optimul economic și tehnic. Echilibrează reducerea grosimii peretelui cu sudarea și disponibilitatea lanțului de aprovizionare. Specificați X70 sau X80 numai atunci când reducerea grosimii peretelui a fost cuantificată în modelul de cost al proiectului și contractorul de construcții a confirmat calificarea procedurii de sudare pentru gradul superior.

Conductă de linie API 5L X65

8. Aplicații ale țevii sudate în spirală X65

Țeava sudată în spirală X65 este specificată într-o gamă de aplicații cu consecințe mari în care integritatea presiunii, duritatea la rupere și rezistența la coroziune pe termen lung sunt nenegociabile:

• Transportul transfrontalier al gazelor naturale:Clasa dominantă pentru liniile trunchi de gaz pe uscat la nivel global, în special în diametre de 30-48 inci care funcționează la 80-120 bar. X65 PSL2 cu acoperire externă 3LPE este specificația standard pentru majoritatea proiectelor majore de conducte de gaze construite începând cu 2010.
• Colectarea și transportul gazelor acidulate:X65QS/MS (serviciu acru) cu conformitate cu Anexa H și verificarea durității NACE MR0175. Frecvent în dezvoltarea gazelor acide din Orientul Mijlociu unde presiunea parțială a H₂S depășește 0,3 kPa.
• Conducte de țiței și produse rafinate:X65 PSL2 pentru linii trunchi pe distanțe lungi și conducte cu mai multe produse care necesită capacitate mare de debit.
• Transmisia apei de inalta presiune:Conductele de apă cu diametru mare care funcționează la presiuni în care gradul B sau X42 ar necesita grosimi de pereți nepractice din punct de vedere comercial. X65 permite reducerea peretelui menținând în același timp marja de testare hidrostatică.
• Linii de curgere și ascensoare offshore:X65 PSL2 cu cerințe suplimentare conform API 5L Anexa J (serviciu offshore), de obicei cu acoperire anticoroziune 3LPP și acoperire cu greutate de beton pentru instalarea submarină.
• Conducte pentru dejecții și decantare:Aplicații în industria minieră în care X65 oferă rezistența la abraziune și capacitatea de presiune necesare pentru transportul de nămol mineral pe distanțe lungi.

9. Sisteme de protecție și acoperire a suprafețelor

Teava sudata spiralata X65 se livreaza goala; stratul extern și căptușeala interioară sunt aplicate ca procesare suplimentară. Pentru cumpărătorii B2B, specificațiile de acoperire trebuie să fie abordate în comanda de achiziție ca un articol rând separat care face referire la standardul de acoperire aplicabil.

Învelișul extern standard pentru conducta de transport gaz X65 este 3LPE cu o grosime totală minimă de 2,0–3,0 mm, în funcție de diametrul conductei și de specificația proiectului. Acoperirea este aplicată într-o instalație de acoperire dedicată - fie la moara de țevi, fie la o fabrică independentă de acoperire - și este supusă testului de detectare în vacanță la 25 kV înainte de expediere.

10. Procesul de fabricație: Producția SSAW de X65

Producerea țevilor sudate în spirală X65 necesită un control mai strict al procesului decât clasele inferioare, cum ar fi gradul B sau X42. Rezistența mai mare a bobinei X65 necesită o gestionare precisă a aportului de căldură în timpul sudării pentru a păstra proprietățile mecanice ale zonei afectate de căldură, iar cerințele PSL2 pentru X65 adaugă NDT obligatorii și teste de impact pe care gradele inferioare nu le necesită.

10.1 Selectarea bobinei și inspecția de intrare

Bobina X65 provine de la fabrici de oțel calificate cu certificate complete de testare a materialelor (EN 10204 Tip 3.1). Inspecția de intrare verifică compoziția chimică -, acordând o atenție deosebită echivalentului de carbon și elementelor de microaliere (Nb, V, Ti) - în raport cu gradul comandat și PSL. Pentru comenzile de service PSL2 și sour, verificarea echivalentului de carbon este obligatorie înainte ca bobina să intre în producție.

10.2 Formare în spirală și sudare

Bobina este derulată, nivelată și frezată pe muchii înainte de a intra în unitatea de formare la unghiul de formare calculat. Urmează sudarea cu arc scufundat pe două fețe, cu sudarea interioară efectuată mai întâi și sudarea externă imediat după. Pentru X65, consumabilele de sudură sunt selectate astfel încât să se potrivească sau să depășească ușor rezistența la tracțiune a metalului de bază -, în mod obișnuit, utilizând combinații de flux de sârmă care depun metal de sudură cu o rezistență minimă la tracțiune de 535 MPa.

Parametrii cheie de proces - curentul de sudare (de obicei 600–1200 A), tensiunea arcului (28–36 V), viteza de deplasare și aportul de căldură (controlat la 1,0–3,5 kJ/mm) - sunt monitorizați și înregistrați continuu. Aportul excesiv de căldură degradează duritatea HAZ; aportul insuficient de căldură riscă lipsa fuziunii. Fereastra de operare se îngustează pe măsură ce rezistența gradului crește, făcând producția X65 mai solicitantă decât gradul B.

10.3 Prelucrare post-sudare

După sudare, capetele țevilor sunt tăiate pătrat și teșite la unghiul specificat (de obicei 30 de grade pentru teșirea standard API 5L). Armătura sudură externă și internă este controlată la 0,5–3,0 mm, în funcție de grosimea peretelui. Țeava este șablonată cu numărul de căldură, gradul, PSL, dimensiunile, identificarea producătorului și monograma API dacă moara are licență API.

11. Controlul calității și cerințele de testare

Pentru conductele sudate în spirală X65 PSL2, API 5L 46th Edition impune un regim cuprinzător de testare. Următoarele reprezintă domeniul minim necesar; multe specificații de proiect impun cerințe suplimentare suplimentare.

11.1 Testare nedistructivă (NDT)

Sută la sută din cordonul de sudură în spirală este inspectat prin testare automată cu ultrasunete (UT) pe linia de producție. UT detectează defectele interne de sudură - lipsa de fuziune, incluziunile de zgură, porozitatea și fisurile longitudinale - în timp real, orice indicație care depășește nivelul de referință declanșând o alarmă pentru o examinare mai atentă. Capetele țevilor (minim 200 mm de la fiecare capăt) sunt supuse testării radiografice (RT) pentru a verifica integritatea sudurii în regiunea în care vor fi realizate sudurile pe circumferință. Imaginile RT sunt păstrate și furnizate pentru revizuire de către clienți la cerere.

11.2 Testarea hidrostatică

Fiecare conductă este testată hidrostatic. Presiunea de testare este calculată pentru a produce o solicitare a cercului egală cu un procent specificat de SMYS -, de obicei, 90% până la 95% din randamentul minim de 450 MPa pentru X65, transformându-se în presiuni de testare care variază în funcție de diametru și grosimea peretelui. Pentru o țeavă de 36 in OD × 12,7 mm WT X65, un test SMYS de 90% corespunde la aproximativ 13,8 MPa (2.000 psi). Presiunea este menținută timp de minim 10 secunde cu un înregistrator grafic automat. Nu sunt permise scurgeri sau deformari vizibile.

11.3 Încercări mecanice distructive

Se prelevează eșantioane de testare din fiecare lot de testare - definit pe căldură, pe interval de grosime a peretelui și per ciclu de producție (de obicei nu depășește 100 de țevi pe lot). Se efectuează următoarele teste:

• Încercarea de tracțiune transversală (corp de țeavă):Verifică limita de curgere (450–600 MPa), rezistența la tracțiune (535–760 MPa) și alungirea.
• Încercarea de tracțiune la sudare:Confirmă că rezistența la tracțiune a metalului de sudură atinge sau depășește minimul de 535 MPa a materialului de bază.
• Test de îndoire ghidată (îndoiri ale feței și rădăcinii):aplecare la 180 de grade peste un dorn; nicio fisură care să depășească 3 mm în orice direcție permisă în sudare sau HAZ.
• Test de impact Charpy cu crestătură în V:Obligatoriu pentru toate PSL2 X65. Specimenele sunt prelevate din corpul țevii (transversal) și din cordonul de sudură (crestătură în linia centrală a sudurii și HAZ). Valorile minime ale energiei absorbite sunt specificate în API 5L Tabelul 17, de obicei 27 J medie la 0 grade pentru gradele standard, cu minim individual de 21 J. Pentru țevi cu OD > 762 mm, unele specificații ridică media minimă la 40 J.
• Test de duritate (doar serviciul acru):Duritatea Vickers HV10 traversează sudarea, HAZ și metalul de bază. Maxim 248 HV10 conform NACE MR0175.
• Examinarea metalografică:Macro-secțiune a sudurii la o mărire de 10 ori pentru a verifica penetrarea, modelul de fuziune și absența fisurilor, lipsa fuziunii sau porozitatea excesivă în ZAZ.

11.4 Documentare

Fiecare transport de conducte X65 PSL2 trebuie să fie însoțită de certificate de testare a materialelor conform EN 10204 Tip 3.1, care să documenteze compoziția chimică (analiza de căldură și analiza produsului, acolo unde este specificat) și toate rezultatele testelor mecanice. Pentru proiectele critice, inspecția terță parte de către o agenție precum Bureau Veritas, SGS, TÜV sau Lloyd's Register poate fi martoră la testare și contrasemna certificate. Certificatele EN 10204 de tip 3.2 (martori independent) sunt specificate în mod obișnuit pentru proiectele de servicii offshore și sour.

12. Considerații privind aprovizionarea B2B

Achiziționarea țevilor sudate în spirală API 5L X65 pentru un proiect de conducte implică decizii tehnice și comerciale care afectează direct costul proiectului, programul și conformitatea. Următorii factori ar trebui abordați în timpul etapei de anchetă și calificare.

12.1 Calificarea producătorului

Nu toate morile de țevi sudate în spirală sunt calificate pentru a produce X65 PSL2. Verificați următoarele înainte de a emite o comandă de cumpărare:

• Licență API Monogram:Confirmați că producătorul deține un certificat APIQR valid cu API 5L în domeniu. Lista compusă API (disponibilă la composite‑list.api.org) oferă verificare publică.
• Istoricul producției X65 PSL2:Solicitați o listă de referință a proiectelor de țevi sudate în spirală X65 PSL2 livrate în ultimii trei ani, inclusiv diametre, grosimi de pereți și tonaj.
• Calificarea de serviciu acru (dacă este cazul):Pentru X65QS/MS, solicitați dovezi de testare HIC cu succes conform NACE TM0284 și testare SSC conform NACE TM0177 pe conducte de producție cu diametru și grosime de perete similare.
• Auditul morii:Pentru comenzi care depășesc 10.000 de tone metrice sau pentru aplicații de service acru, comandați un audit al fabricii de pre-producție care acoperă aprovizionarea cu materii prime, înregistrările de calificare a procedurilor de sudare, calibrarea NDT și capacitatea de laborator.

12.2 Timp de livrare și logistică

Pentru țevile sudate în spirală cu diametru mare, costul de transport de la moara la locul de proiect poate fi egal cu 10-30% din prețul franco fabrică al țevii, în funcție de distanță, teren și infrastructură. Evaluați locația morii în raport cu dreptul de trecere al conductei atunci când comparați ofertele. O moară situată la 500 km de proiect cu un preț cu 5% mai mare pentru conducte poate fi în general mai ieftină decât o moară situată la 5.000 km distanță, cu un preț franco fabrică mai mic, dar costuri de transport semnificativ mai mari.

12.3 Factori de preț

Prețul franco fabrică al țevii sudate în spirală X65 este determinat în principal de:

• Costul bobinei:Bobina laminată la cald X65 se tranzacționează în mod obișnuit la un preț de 50–100 USD/tonă față de bobina de grad B, reflectând conținutul mai mare de aliaj și practica de laminare mai exigentă.
• PSL premium:PSL2 adaugă 30–60 USD/tonă peste PSL1 pentru testarea de impact obligatorie, controlul chimic mai strict și cerințele 100% NDT.
• Prima de serviciu acru:X65QS/MS conform NACE oferă o primă de 100–200 USD/tonă pentru fabricarea oțelului cu conținut foarte scăzut de sulf, testarea HIC/SSC și verificarea durității.
• Grosimea peretelui:Prețul este cotat pe tonă, dar tonajul total al comenzii este o funcție de grosimea peretelui - un perete mai gros crește proporțional greutatea totală a oțelului și costul total.
• Acoperire:Acoperirea 3LPE adaugă de obicei 40–80 USD/m² de suprafață exterioară a țevii.
•

Fabrică de țevi API 5L X65 SSAW

API 5L X65 SSAW Echipamente de testare a conductelor

Solicitați eșantion și raport de testare la moara

13. Întrebări frecvente

Î1: Ce înseamnă API 5L GR.X65?

„API 5L” este specificația American Petroleum Institute pentru conducte de conductă. „GR.X65” desemnează gradul X65, unde numărul 65 indică o limită de curgere minimă de 65.000 psi (aproximativ 450 MPa). Gradul este, de asemenea, desemnat L450 conform convenției de denumire ISO 3183. X65 este clasificat ca oțel carbon cu rezistență redusă (HSLA) -, nu oțel aliat - și este unul dintre cele mai specificate clase pentru conductele de transport de petrol și gaze cu diametru mare din întreaga lume.



Î2: Care este diferența dintre X65 PSL1 și X65 PSL2?

X65 PSL2 adaugă limite superioare obligatorii pentru rezistența la curgere (600 MPa max), rezistența la tracțiune (760 MPa max) și raportul de curgere la tracțiune (0,93 max pentru OD > 323,9 mm). PSL2 necesită, de asemenea, testarea la impact Charpy V-notch, 100% NDT din cordonul de sudură, limite mai stricte de compoziție chimică (inclusiv echivalentul de carbon Mai puțin sau egal cu 0,43) și trasabilitatea completă a materialului. PSL1 nu are limite superioare de rezistență și nu are cerințe obligatorii de impact sau NDT. Pentru orice conductă din zone populate, servicii acru, servicii offshore sau unde codurile de proiectare necesită verificarea tenacității la rupere, specificați PSL2.



Î3: Poate fi folosită țeava sudată în spirală X65 pentru serviciul acru?

Da, dar numai atunci când este comandat în mod specific ca X65QS sau X65MS conform API 5L Anexa H. Serviciul acru X65 necesită fabricarea oțelului cu sulf ultra-scăzut (S Mai mică sau egală cu 0,002%), echivalent carbon controlat (CEPcm Mai mic sau egal cu 0,22) și verificarea durității conform NACE MR015156 / ISO 081756 HV10). Standardul X65 PSL2 nu este calificat pentru service acru și nu trebuie înlocuit într-un mediu care conține H₂S.



Î4: Care este diametrul maxim disponibil pentru țeava sudată în spirală X65?

Țeava X65 sudată în spirală este disponibilă în mod obișnuit cu un diametru exterior de până la 3048 mm (120 inchi). Majoritatea proiectelor de conducte specifică diametre de 20-48 inci. Pentru diametre de peste 2540 mm (100 in), confirmați capacitatea morii în timpul etapei de interogare, deoarece este necesar un echipament de formare specializat. Maximul practic este de obicei de 3500 mm (138 inchi) pentru morile cu capacitate de formare cu diametru mare.



Î5: Cum se compară X65 cu X52 în ceea ce privește costul proiectului?

Pentru o presiune de proiectare și un diametru dat, X65 permite de obicei o reducere a grosimii peretelui de aproximativ 20% în comparație cu X52. Acest lucru reduce tonajul total de oțel într-o proporție similară - economisirea costurilor materialelor primare. Bobina X65 are o primă de preț moderată față de X52 (50–80 USD/tonă), dar reducerea reducerii peretelui este în general mai mare. Un model de cost complet al proiectului ar trebui să compare costul total instalat de X52 (perete mai gros, tonaj mai mare, preț pe tonă mai mic) cu X65 (perete mai subțire, tonaj mai mic, preț pe tonă mai mare), luând în considerare transportul, consumabilele de sudură și productivitatea construcției.



Î6: Ce electrozi de sudură sunt recomandați pentru sudarea pe circumferință a țevii X65?

Pentru sudarea cu arc metalic ecranat (SMAW) a X65, electrozii cu conținut scăzut de hidrogen E7018 sunt alegerea standard pentru trecerea la rădăcină, trecerea la cald și trecerile de umplere/capac atunci când grosimea peretelui țevii este sub aproximativ 15 mm. Pentru pereți mai groși sau unde sunt necesare rate de depunere mai mari, electrozii E8018 asigură o potrivire mai apropiată de rezistență cu metalul de bază X65. Pentru sudarea cu arc metalic cu gaz mecanizat (GMAW), este specificată sârmă ER70S‑6 sau ER80S‑G. Electrozii celulozici (E6010) pot fi utilizați pentru trecerea rădăcinii în unele proceduri, dar necesită o gestionare atentă a hidrogenului. Respectați întotdeauna specificațiile calificate ale procedurii de sudare (WPS) susținute de înregistrările de calificare a procedurii (PQR) specifice diametrului conductei, grosimii peretelui și poziției.



Î7: Este necesară testarea de impact Charpy pentru X65 PSL1?

Nu. Testarea de impact Charpy V-notch nu este cerută de API 5L pentru nicio calitate PSL1, inclusiv X65. Testarea de impact devine obligatorie doar la nivelul PSL2. Pentru conducta PSL1, cumpărătorul poate specifica cerințe suplimentare de testare a impactului (API 5L SR5), iar unele specificații ale proiectului includ testarea Charpy pentru conducta PSL1 destinată serviciului în climă rece. Dacă codul de proiectare a conductei de proiect (ASME B31.8, DNV-ST-F101, CSA Z662) necesită verificarea tenacității la rupere, trebuie fie să specificați PSL2, fie să adăugați SR5 la o comandă PSL1.



Î8: Ce acoperiri se aplică în mod obișnuit țevilor sudate în spirală X65 pentru conductele de gaz îngropate?

Standardul industrial pentru conductele de transport de gaze îngropate la țărm este polietilena cu 3 straturi (3LPE) aplicată conform ISO 21809-1 sau DIN 30670. Un sistem tipic 3LPE pentru conductele X65 constă din: (1) un strat de grund epoxidic legat prin fuziune (FBE) (~60–150 µm), un strat intercalar adeziv (2) adeziv. (~150–300 µm) și (3) un strat exterior de polietilenă (2,0–3,0 mm grosime totală în funcție de diametrul țevii). Acoperirea este testată pentru detectarea vacanței la 25 kV, aderența la decojire și rezistența la dezlipirea catodică înainte de expediere. Pentru aplicațiile offshore, polipropilena cu 3 straturi (3LPP) este preferată datorită temperaturii de serviciu mai ridicate (până la 140 de grade).



Î9: Cum verific dacă conducta X65 livrată la fața locului îndeplinește de fapt cerințele API 5L?

Se recomandă trei straturi de verificare: (1) Revizuiți certificatele de testare a materialelor ale producătorului (EN 10204 Tip 3.1) pentru fiecare căldură și lot de testare, verificând că compoziția chimică, proprietățile de întindere, valorile Charpy și presiunile de testare hidrostatică se încadrează toate în intervalele specificate. (2) Pentru comenzile critice sau de mare valoare, agențiile de inspecție de la terți - comisionate, cum ar fi Bureau Veritas, SGS, TÜV sau Lloyd's Register pot fi martori la testarea fabricii și la certificatele de contrasemnare (EN 10204 Tip 3.2). (3) Efectuați inspecția de recepție la curtea de țevi: verificați numărul de căldură față de MTC-uri, efectuați inspecție vizuală pentru defecte de suprafață și verificări dimensionale pe bază de eșantion și, dacă este specificat în comanda de achiziție, efectuați teste mecanice independente pe țevi selectate aleatoriu din fiecare transport.



Î10: Care este diferența dintre X65Q, X65M și X65 standard?

Sufixele Q și M din desemnările X65 PSL2 se referă la starea de livrare - starea termomecanică a țevii după fabricație. X65Q (sau L450Q) indică o stare de livrare stinsă și călită, în care conducta suferă o răcire rapidă urmată de revenire pentru a obține rezistența și duritatea specificate. X65M (sau L450M) indică o stare de livrare laminată termomecanic sau formată termomecanic, în care laminarea și răcirea controlate în timpul producției ating proprietățile necesare fără un ciclu separat de tratament termic. Standardul X65 (fără sufix) poate fi furnizat în orice stare de livrare - laminat, normalizat sau prelucrat termomecanic - la discreția producătorului, cu condiția ca proprietățile mecanice să îndeplinească specificația. Pentru țevile sudate în spirală, X65M este cea mai comună denumire, deoarece bobina utilizată ca material de intrare este de obicei produsă prin procesare controlată termomecanic (TMCP) la oțelărie. Atunci când plasați o comandă de achiziție, specificarea condiției de livrare (de exemplu, X65M PSL2) în loc să o lăsați deschisă asigură consistența comportamentului de sudare și a proprietăților mecanice pe întreaga comandă.

14. Concluzie

Conducta spirală din oțel API 5L GR.X65 este coloana vertebrală a infrastructurii moderne de conducte de înaltă presiune. Combinația sa de limită de curgere minimă de 450 MPa, sudabilitate stabilită, lanțuri globale mature de aprovizionare și cadrul riguros de calitate al API 5L PSL2 îl face ca specificația implicită pentru liniile de transport de gaz trans-naționale în intervalul de diametre de 24-48 inchi - și probabil că va rămâne așa pentru următorul deceniu de construcție a conductelor.

Pentru profesioniștii în achiziții publice, deciziile cheie sunt clare: specificați PSL2, cu excepția cazului în care cererea este dovedit cu consecințe reduse; specificați serviciul acru (QS/MS) numai atunci când H₂S este confirmat în fluidul transportat; verificați licența producătorului API Monogram și istoricul producției X65 înainte de a plasa comenzi de peste 500 de tone metrice; și să includă inspecție de la terți pentru comenzi de serviciu acru, offshore și de mare valoare, în cazul în care o neconformitate descoperită după instalarea țevilor implică un risc inacceptabil de cost și program.

Diferența dintre un proiect de conducte X65 de succes și unul afectat de neconformități ale materialelor este rareori selecția calității -, detaliul specificației, calificarea producătorului și rigoarea de verificare aplicată înainte ca conducta să părăsească moara.

Disclaimer: Acest articol este un ghid tehnic de referință. Toate conductele achiziționate trebuie să respecte cerințele complete ale specificației API 5L, ediția a 46-a (2018) și orice specificații suplimentare ale proiectului. Consultați întotdeauna codul de proiectare aplicabil al conductei (ASME B31.4, ASME B31.8, DNV-ST-F101, CSA Z662 sau echivalent) pentru proiectul dvs. specific. Dimensiunile conductelor, termenele de livrare și prețurile trebuie confirmate de producătorii individuali în momentul solicitării.
