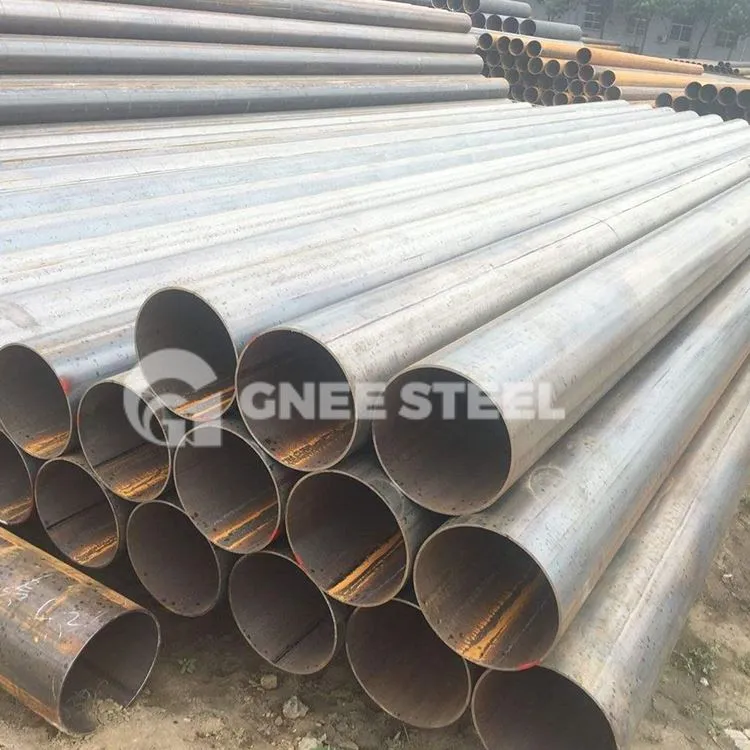

ERW țeavă de oțel JIS G3444

Acest standard industrial japonez specifică țevile din oțel carbon pentru utilizare în inginerie civilă, construcții, turnuri din oțel, schele, piloți, bretele și alte instalații.

Trimite anchetă

Vorbeste acum

Introducerea Produsului

Pentru piloții de oțel de fundație, acest standard se aplică numai țevilor de oțel sudate cu un diametru exterior mai mic de 318,5 mm; pentru piloți de oțel anti-alunecare, acest standard se aplică numai țevilor de oțel fără sudură și țevilor de oțel sudate cu un diametru exterior mai mic de 318,5 mm. Intervalul de dimensiuni aplicabil al acestui standard este de obicei între 21,7 și 1016,0 mm în diametrul exterior.

Marfă	JIS G 3444 ERW Conductă de oțel structural
Diametru exterior	ERW / HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1/8 - 20 inch (10,3 - 508 mm)	12 - 56 inchi (323,8 - 1,420 mm)	8 - 126 inchi (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
grosimea peretelui	0.4 - 16 mm	6.0 - 40 mm	6.0 - 26 mm	1.0 - 30 mm	0.6 - 30 mm
Lungime	5,8 ~ 12,0 m sau la cerințele clienților
Standard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120 etc.

Nota	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Grad A/B, X42, X52, X60, X70 etc.

Suprafaţă	Calitate primă (vopsea dezgolită, uleiată, colorată, 3LPE sau alt tratament anticoroziv)
Inspecţie	Cu analiza compoziției chimice și proprietăților mecanice; Inspecție dimensională și vizuală, de asemenea cu inspecție nedistructivă.

Aplicație	structură, proiecte de turnuri de transmisie a energiei electrice, piloți, inginerie de conducte de apă, petrol și gaze, industria mecanică, proiecte municipale, drumuri și instalațiile sale auxiliare etc.

Ambalare	Export standard, în vrac / pachete / saci din țesătură de nailon cu ambalare navigabilă; sau conform solicitarilor clientilor.

Timpul de livrare	1. 20-45 zile după depunerea primită sau confirmarea L/C 2. Depinde de cantitatea comandată

Termeni de plată	1. T/T: 30% T/T avans, 70% copie a soldului B/L 2. L/C: la vedere 3. T/T și L/C: avans 30% T/T, 70% L/C


Port	Portul principal din China

Compoziția chimică a Jis G3444

Simbolul gradului	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0,050max.	0,050max.
JIS G3444 STK 400	0,25max.	–	–	0,040max.	0,040max.
JIS G3444 STK 490	0,18 max.	0,55 max.	1,65 max.	0,035max.	0,035max.
JIS G3444 STK 500	0,24max.	0,35 max.	0.30 până la 1.30	0,040max.	0,040max.
JIS G3444 STK 540	0,23max.	0,55 max.	1,50 max.	0,040max.	0,040max.
Note: 1. Dacă este necesar, se pot adăuga alte elemente de aliaj decât cele indicate în acest tabel. 2. Pentru STK540, compoziția chimică a tuburilor cu grosimea peretelui de peste 12,5 mm poate fi convenită între cumpărător și producător.

Proprietățile mecanice ale Jis G3444

Simbolul gradului	Rezistență la tracțiune N/mm2	Punct de curgere sau efort de probă N/mm2	Tensiune de sudare N/mm2	Rezistență la aplatizare	Flexibilitate
	Rezistență la tracțiune N/mm2	Punct de curgere sau efort de probă N/mm2	Tensiune de sudare N/mm2	Distanța dintre plăcile plate (H)	Unghi de îndoire, a)	Radius interior
	Diametrul exterior aplicabil
	Toate diametrele exterioare	Toate diametrele exterioare	Toate diametrele exterioare	Toate diametrele exterioare	50 mm sau mai puțin
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 de grade	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 de grade	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 de grade	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 de grade	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 de grade	6D
NOTA 1 În acest tabel, D reprezintă diametrul exterior al tubului. NOTĂ 2 1 N/mm 2=1 MPa Notă a) Unghiul de îndoire se măsoară de la punctul de pornire al îndoirii.
