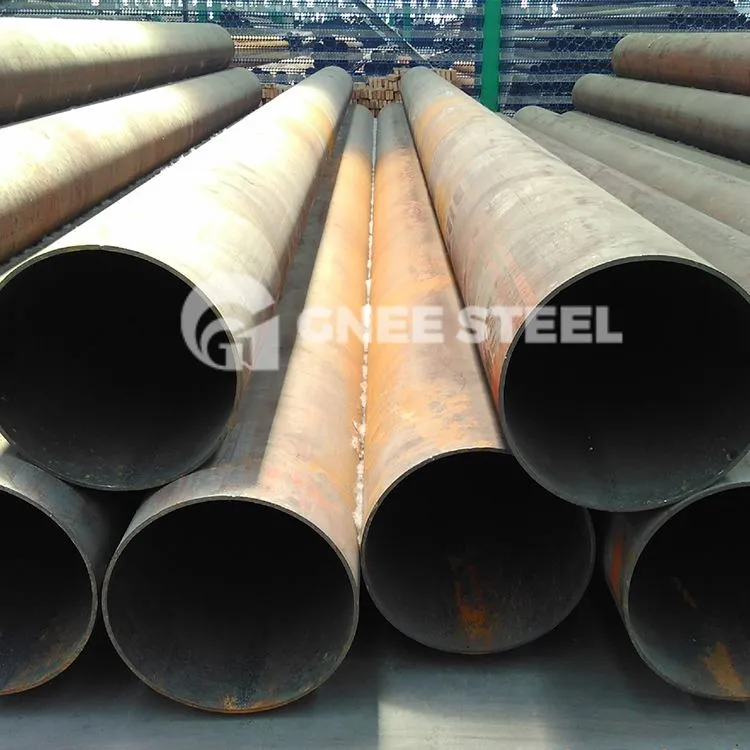

Tuburi ERW ASTM A178

Sudarea prin rezistență este un proces de sudare prin aplicarea presiunii printr-un electrod după ce sudurile au fost asamblate, folosind căldura de rezistență generată de trecerea curentului electric prin suprafețele de contact ale îmbinărilor și zonele învecinate.

• Standarde: ASTM a178 (ASME Sa178)

Clasa: Clasa A Clasa C Clasa D

Dimensiune: OD 1/2in-5in(12.7-127mm)

Grosimea peretelui: 0,1 mm

• Compoziția chimică a ASTM A178

Element %	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
	Oțel cu conținut scăzut de carbon	Oțel carbon mediu	Oțel Manganess
C	0.06-0.18	0,35 Max	0,27 Max
Mn	0.27-0.63	0,80 Max	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0,10 min.

• Proprietatea mecanică a ASTM A178

Articol	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
Rezistență la tracțiune, min, ksi [MPa]	47[325]	60[415]	70[485]
Limita de curgere, min, ksi [MPa]	26[180]	37[255]	40[275]
Alungire în 2 in. sau 50 mm, min, %	35	30	30
Pentru testele cu bandă longitudinală o deducere pt	1.50A	1.50A	1.50A
Fiecare 1⁄32-in[{0,8mm] scade grosimea peretelui sub 5⁄16in. [8 mm]
Din alungirea minimă de bază se face următoarele puncte procentuale

• Diametrul exterior și toleranța la grosimea peretelui tuburilor ASTM A178

Diametrul exterior tol		Grosimea peretelui tol
OD < 50	±0,05 mm	S < 4mm	±12.5%
OD > 50	±1%	4--20mm	+15/-12.5%
		S Mai mare sau egală cu 20 mm	±12.5%

Tipuri de sudare prin rezistență

1. Sudarea în puncte
Sudarea în puncte este asamblată într-o îmbinare împletită și presată între cei doi electrozi, utilizarea căldurii de rezistență pentru a topi metalul de bază, formarea îmbinărilor sudate metoda de sudare prin rezistență. Sudarea prin puncte trebuie utilizată pentru sudarea plăcilor subțiri.
Proces de sudare prin puncte:
(1) prepresiunea, pentru a asigura un contact bun cu piesa de prelucrat.
(2) putere, astfel încât formarea de nuclee sudate și inel de plastic.
(3) forjare punct de rupere, astfel încât miezul topit în presiune sub acțiunea continuă a cristalizării de răcire, formarea de țesut dens, fără contracție, fisuri în îmbinările sudate.
2. Sudarea cusăturii
Sudarea cusăturii este asamblată într-o îmbinare de suprafață sau cap la cap și plasată între cei doi electrozi cu role, sudură sub presiune cu role și sursă de alimentare rotativă, continuă sau intermitentă, formând o metodă de sudare continuă cu rezistență la sudare.
Sudarea cusăturii ar trebui să fie utilizată pentru a suda o cusătură mai regulată, cerințele structurii sigiliului, grosimea plăcii aceeași în următorii 3 mm.
3. Sudarea cap la cap
Sudarea cap la cap este de a realiza sudarea de-a lungul întregii suprafețe de contact metoda de sudare prin rezistență.
(1) sudare cap la cap cu rezistență
Sudarea cap la cap cu rezistență este de a asambla materialul sudat într-o îmbinare cap la cap, astfel încât fața de capăt să fie în contact strâns cu utilizarea căldurii de rezistență încălzită la o stare plastică, apoi secțiunea și aplicarea rapidă a forței de forjare superioară pentru a finaliza metoda de sudare .
Sudarea cap la cap cu rezistență trebuie utilizată pentru secțiune transversală simplă, diametru sau lungime laterală mai mică de 20 mm, iar cerințele de rezistență nu sunt prea mari.
(2) sudare cap la cap cu fulger
Sudarea cap la cap cu fulger este asamblată în îmbinări cap la cap, conectând sursa de alimentare, astfel încât fața sa de capăt să se închidă treptat pentru a obține contactul local, utilizarea căldurii de rezistență pentru a încălzi aceste puncte de contact, sub acțiunea unui curent ridicat, rezultând bliț, astfel încât topirea metalului final până la sfârșitul unei anumite adâncimi în domeniul de aplicare a unei temperaturi predeterminate, opriți și aplicați rapid partea superioară a forței de forjare pentru a finaliza metoda de sudare.
Calitatea îmbinării prin sudură cu fulger este mai bună decât sudarea prin rezistență, proprietățile mecanice ale sudurii și ale materialului de bază sunt comparabile și nu este nevoie să curățați îmbinarea înainte de a suda suprafața pre-sudată.
Sudarea cap la cap este folosită în mod obișnuit în sudarea unor sudură importante. Poate fi sudat cu același metal, poate fi sudat și metale diferite; poate fi sudat 0.01mm sârmă, poate fi sudat și 20000mm de tije și profile metalice.

Țeavă de oțel A178 ERW
